Resina epoxi, una cosa impermeable

Hola a todos :)

muchos de ustedes ya saben Resina epoxi  como adhesivo de dos componentes, material del que están hechas las placas de circuito impreso o incluso sensibles a los rayos UV para la impresión 3D. Cuando estuve recientemente en la ferretería, noté una gran diferencia de precio entre las tiras LED normales y las tiras con clase de protección IP68. Así que hoy quiero mostrarte cómo hacer que tus LED sean impermeables.

Existen muchas variaciones de resina epoxi: transparente, turbia, de color, con diferentes conductividades térmicas, resistente a los productos químicos y mucho más. Elegimos la variante clara de aquí  decidido

Nota de seguridad: ¡Tenga en cuenta las advertencias y use guantes!

En principio, es posible incluir los enchufes y los cables conectados, pero no es una buena idea. Los tapones impermeables también están disponibles en muchos diseños diferentes, ¿cuáles son adecuados para usted? Debe decidirlo usted mismo aquí hay un ejemplo

Hay varias cosas a considerar cuando se usa resina epoxi: Primero, la relación de mezcla exacta es crucial. La cantidad de resina y endurecedor debe ser exactamente correcta y estar bien mezclada. En segundo lugar, la resina se calienta durante la solidificación (reacción exotérmica), dependiendo de la resina utilizada, puede dañar la electrónica. También debe tener en cuenta que los controladores, por ejemplo, producen calor, esto no es un problema con un Arduino, pero una Frambuesa genera mucho más calor que debe ser disipado.

También se pueden instalar muchos sensores, pero existe una restricción para las versiones con contacto de interruptor LM393 que una vez que se han configurado, ya no se pueden cambiar.

Consejo práctico para fabricantes: programe un NanoV3 o Pro-Mini con la función deseada, empaquételo en una pequeña carcasa y conduzca los cables de conexión necesarios (¡USB, por supuesto que no!) Hacia el exterior antes de verterlo en resina negra. Nadie reconocerá lo que hay dentro, bien podría ser un circuito complejo.

Como ejemplo de aplicación, compramos un perfil de aluminio:

Y una carcasa para nuestros paneles U64 que imprimiste aquí  puede descargar

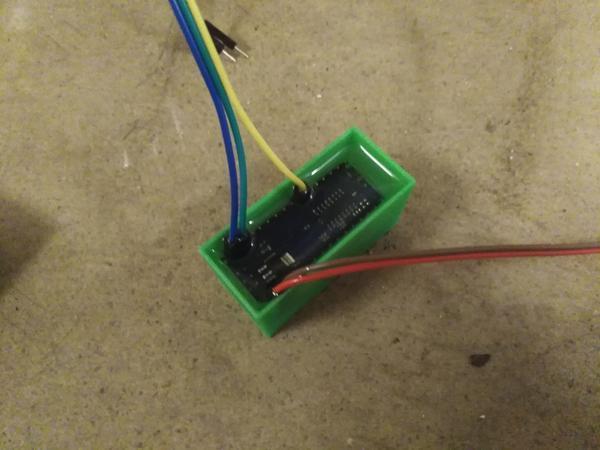

Aquí hay algunas fotos de los componentes que acabamos de lanzar:

Desafortunadamente, debido a la falta de luz en el sótano, la calidad de la imagen deja algo que desear.
