Esta serie está dirigida a aquellos que quieren realizar proyectos con Arduino, pero no están muy familiarizados con el lenguaje de programación y el Arduino IDE.
Parte 1
Suele ocurrir que los aficionados saben muy bien de electrónica, pero la programación sigue siendo un problema. Diversos tutoriales ofrecen un código fuente ya preparado que sólo hay que cargar en el microcontrolador. Se aprende a través de intento y error, pero a menudo no se entiende lo que ocurre en el programa. Si luego se quiere poner en marcha un proyecto más amplio, a veces se acaba en un callejón sin salida. Los siguientes conceptos básicos pretenden facilitar la programación.
Para transferir su propio programa de un microcontrolador Arduino puede realizarse de diferentes maneras. En nuestras contribuciones del blog, ya existe una guía para instalar y utilizar el entorno de desarrollo PlatformIO. Nos centramos en el foco principal de esta serie contribución en el Arduino IDE, que es muy adecuado para principiantes.
¿Qué se necesita?
• Ordenador (Windows, Linux, MacOS)
•Microcontrolador Arduino
• Cable Mini-USB
El IDE (Entorno de Desarrollo Integrado) de Arduino se puede descargar del sitio web Arduino.cc:
Entorno de Desarrollo Integrado está disponible para su descarga. Las plataformas compatibles son Windows (a partir de Win XP), Mac OS X (a partir de 10.8), Linux de 32 y 64 bits, así como Linux en ARM de 32 y 64 bits.
Por lo tanto, una de estas plataformas debería estar disponible. En el sitio web mencionado, se proporciona un editor web en Arduino Create, que no se discutirá más aquí.
Por supuesto, nos gustaría programar un microcontrolador compatible con Arduino. Para ello utilizamos el Arduino Nano V3, que recibirá gratuitamente de nosotros como nuevo cliente. Tiene un LED integrado que podemos utilizar más tarde para la primera prueba. El Nano se conecta al ordenador con un cable mini USB. Esto le suministra energía y también se convertirá en nuestro programa, por lo tanto transferido.
Consejo: Arduino.cc es un buen lugar para empezar si está perdido. Gran parte de lo que se menciona aquí se describe con más detalle allí.
Primeros pasos - Instalación
En primer lugar, por supuesto, se debe instalar el Arduino IDE. La mejor manera de hacerlo es ejecutar el instalador de Windows y seguir las instrucciones del programa de instalación.
También está disponible una versión portátil como opción. En el caso de Linux, descargue un archivo .tar.xz empaquetado y descomprímalo. Esto se puede hacer desde el menú contextual a través del botón derecho del ratón. Seleccione "Desembalar aquí". En la carpeta que se crea entonces, hay un archivo llamado install.sh, que también se inicia a través del botón derecho del ratón y el comando "Ejecutar en la Terminal". Este es un script de shell.
Si ya ha abierto una ventana de terminal, cambie a la carpeta que acaba de desempaquetar y, como alternativa, inicie la instalación con la línea de comandos ./install.sh. Si hay problemas con la autorización puede añadir un sudo al principio de la línea. Si el archivo sigue sin ser ejecutable, debe hacerse ejecutable con la línea de comandos sudo chmod +x Install.sh. En caso de que todavía haya problemas con la instalación, el usuario tiene patrickhecreator ha publicado una solución para la versión 1.82 de Arduino IDE bajo Linux en el sitio web instructables.com publicado.
 |
Figura 1: Instalación Arduino IDE - Controlador
 |

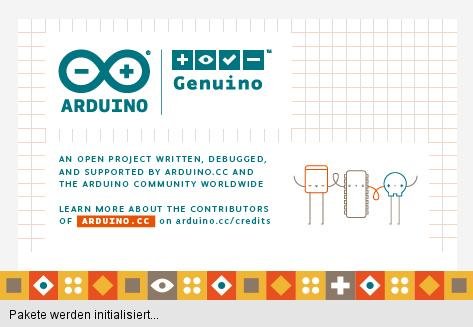

Si la instalación ha sido satisfactoria, se conecta el Arduino Nano al ordenador mediante un cable Mini-USB y se inicia el IDE. La secuencia de inicio es irrelevante. Es posible que tenga que seleccionar el puerto manualmente en el programa, en la opción de menú "Herramientas", si conecta el Arduino sólo después de haber iniciado el programa.
Es posible que se necesite un controlador en Windows para que se reconozca el Arduino. El USB (Universal Serial Bus) es una forma de puerto serie. Cuando se conecta un Arduino, se asigna al puerto COM. Si utiliza el instalador de Windows, los controladores necesarios suelen instalarse al mismo tiempo. Es posible que el NANO aun no sea reconocido. Puede tener un Arduino Nano con un chip CH340/CH341. Si lo introduce en la búsqueda de Internet que desee, encontrará rápidamente lo que busca. El problema es bien conocido. Estos problemas también pueden ocurrir en Linux o Mac OS. Si el Arduino es reconocido, aparece en Windows como /COMX (aparece un número en lugar de la x) y en Linux y Mac OS como /dev/tty o /dev/usb.
 |
Gestión de bibliotecas
Hay numerosas bibliotecas disponibles. Esto significa que se pueden integrar y utilizar funciones de programa ya hechas. El Arduino IDE ofrece esto de diferentes maneras. Por un lado, puede instalar numerosas bibliotecas desde el repositorio online en la opción de menú "Herramientas" en "Gestionar Bibliotecas ..." o CTRL+Shift+I. Si desea utilizar una pantalla LCD, por ejemplo, puede instalar la biblioteca LiquidaChrystal y así disponer fácilmente de las funciones adecuadas y del código de ejemplo, al que se puede acceder a través del menú "Archivo" y luego "Ejemplos". Esta biblioteca ya está instalada en el Arduino IDE. También lo vemos en la administración.
 |
 |
También es posible almacenar bibliotecas en la carpeta Sketchbooks en "bibliotecas". Luego están disponibles después de reiniciar el IDE.
Si ahora desea utilizar las funciones de las bibliotecas, sólo tiene que seleccionarlas a través del menú "Sketch" y luego "Incluir biblioteca". He aquí un breve ejemplo:
A continuación, se añade una línea, que dice, por ejemplo:
#include<LiquidCrystal.h>
Como ejemplo, ahora puede crear un objeto del tipo LiquidCrystal y darle un nombre y los pines digitales. La línea se ve entonces algo así:
LiquidCrystal lcd(rs, en, d4, d5, d6, d7);
Ahora es posible inicializar la pantalla con lcd.begin (16, 2); (16, 2 significa 16 columnas y 2 líneas). Para pantallas más grandes o más pequeñas hay que cambiar estos valores) y luego imprimir el texto en ella con lcd.print ("hello,world");. Hay otras funciones disponibles en esta clase. Sólo pretende ilustrar cómo se pueden incluir los módulos de programa ya hechos.
El primer programa - Sketches
El Arduino IDE almacena programas como los llamados sketches. Se Para ello se crea una carpeta denominada "SketchBooks". La información sobre el hardware y las bibliotecas que se añaden manualmente al IDE también se almacenan allí. Por supuesto, también puede elegir sus propios lugares de almacenamiento. Los bocetos se almacenan como archivos .ino.
Consejo: Asegúrese de que el nombre del archivo es idéntico al nombre de la carpeta en la que se encuentra el archivo. Si no es el caso, se le informará amablemente de ello al guardar o se creará una carpeta con el nombre de forma independiente.
En las preferencias puede elegir la ubicación del Sketchbook y otras opciones.
Ahora queremos cargar el primer programa en el Arduino Nano y probarlo con él. Primero, verificamos si el Arduino Nano está configurado correctamente como un dispositivo de destino. Para esto, seleccionamos el menú Herramientas. Allí encontrará la configuración de la placa, el procesador y el puerto. De forma predeterminada, el Nano está configurado aquí. Como ya se ha mencionado, puede ocurrir que tenga que volver a configurar el puerto manualmente.
 |
 |
Por petición popular, aquí está el enlace a la descarga como PDF (válido hasta el 31.07.2020)
https://www.dropbox.com/s/f7ri7ji7lz7rs3t/Arduino%20IDE_Teil1.pdf?dl=0
