Descrizione

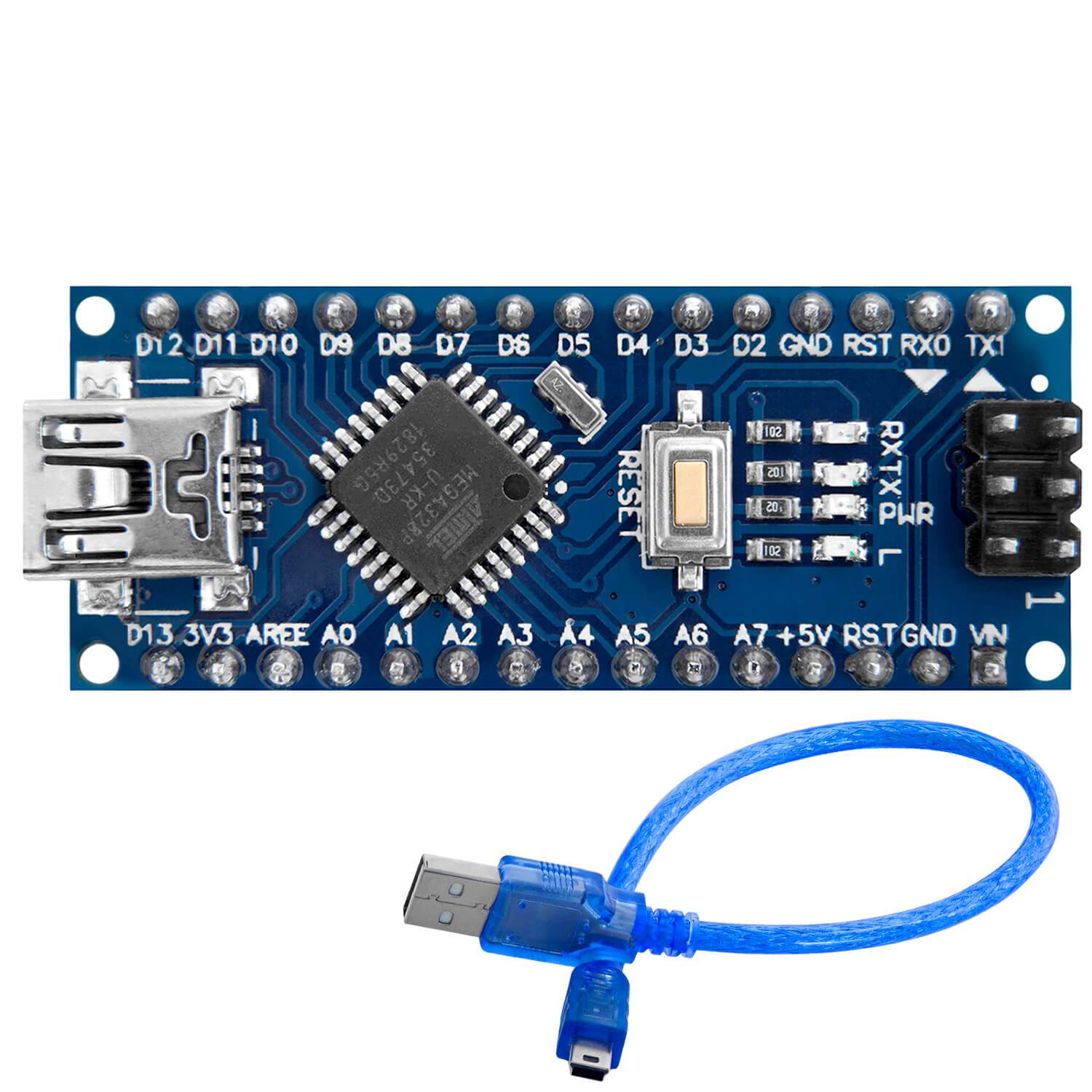

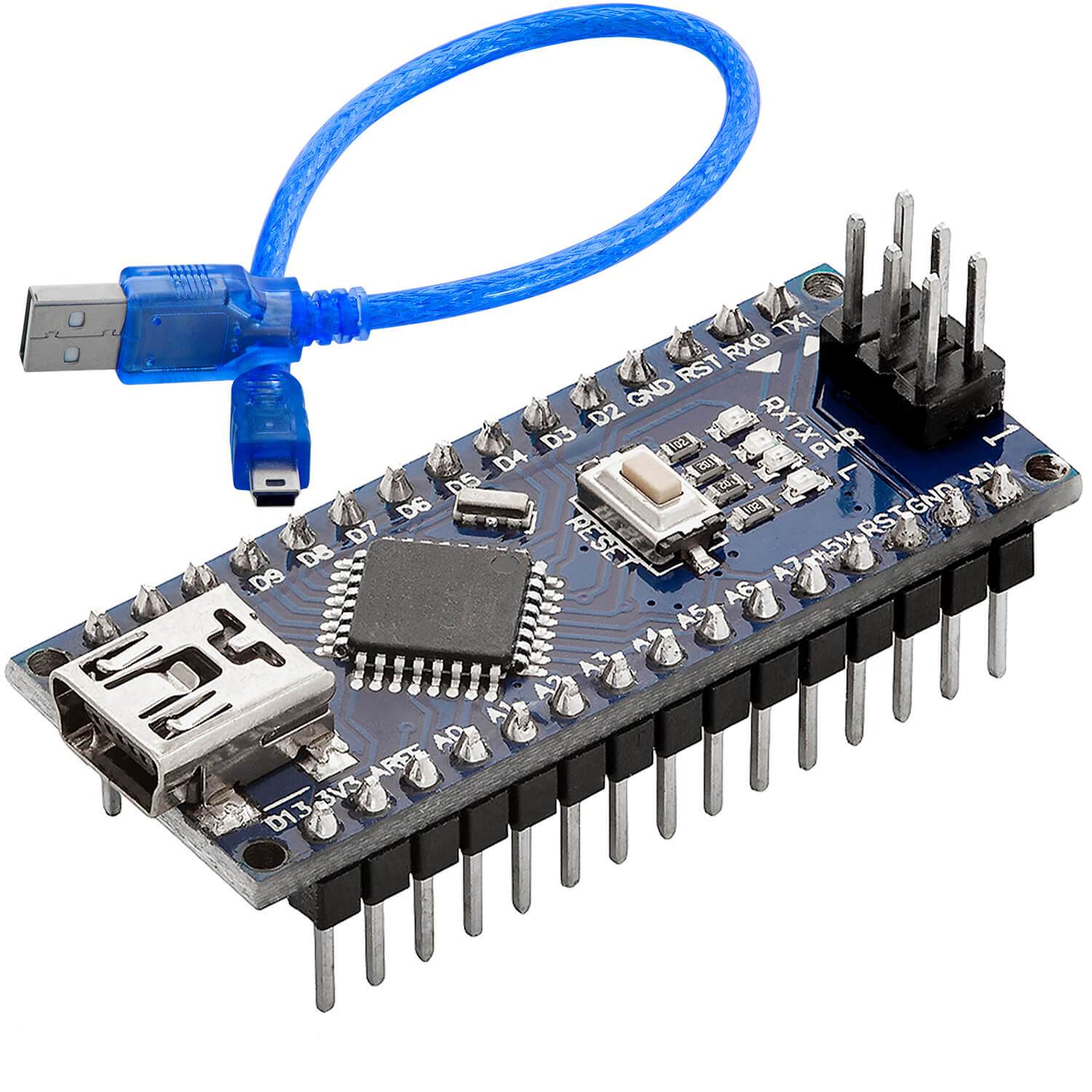

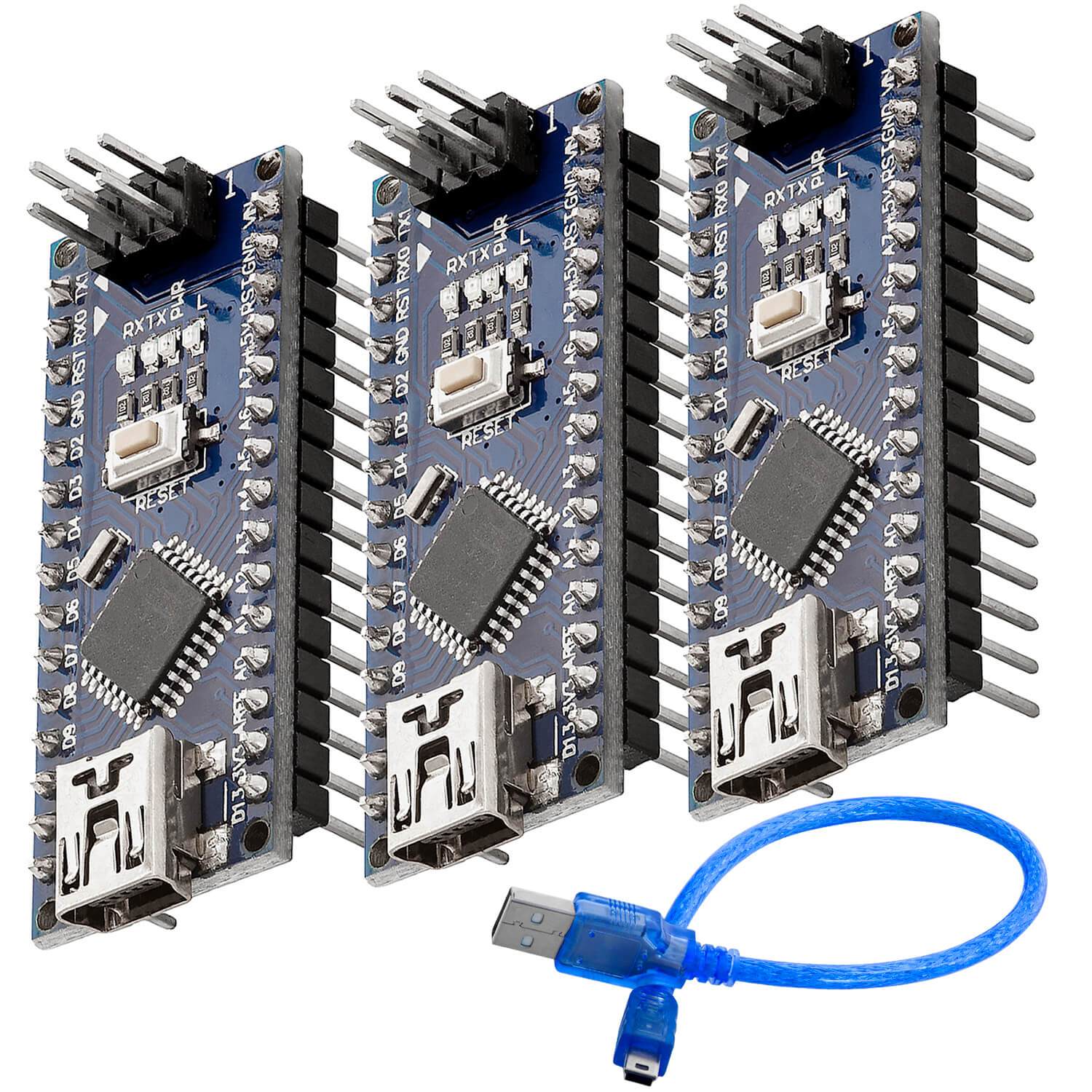

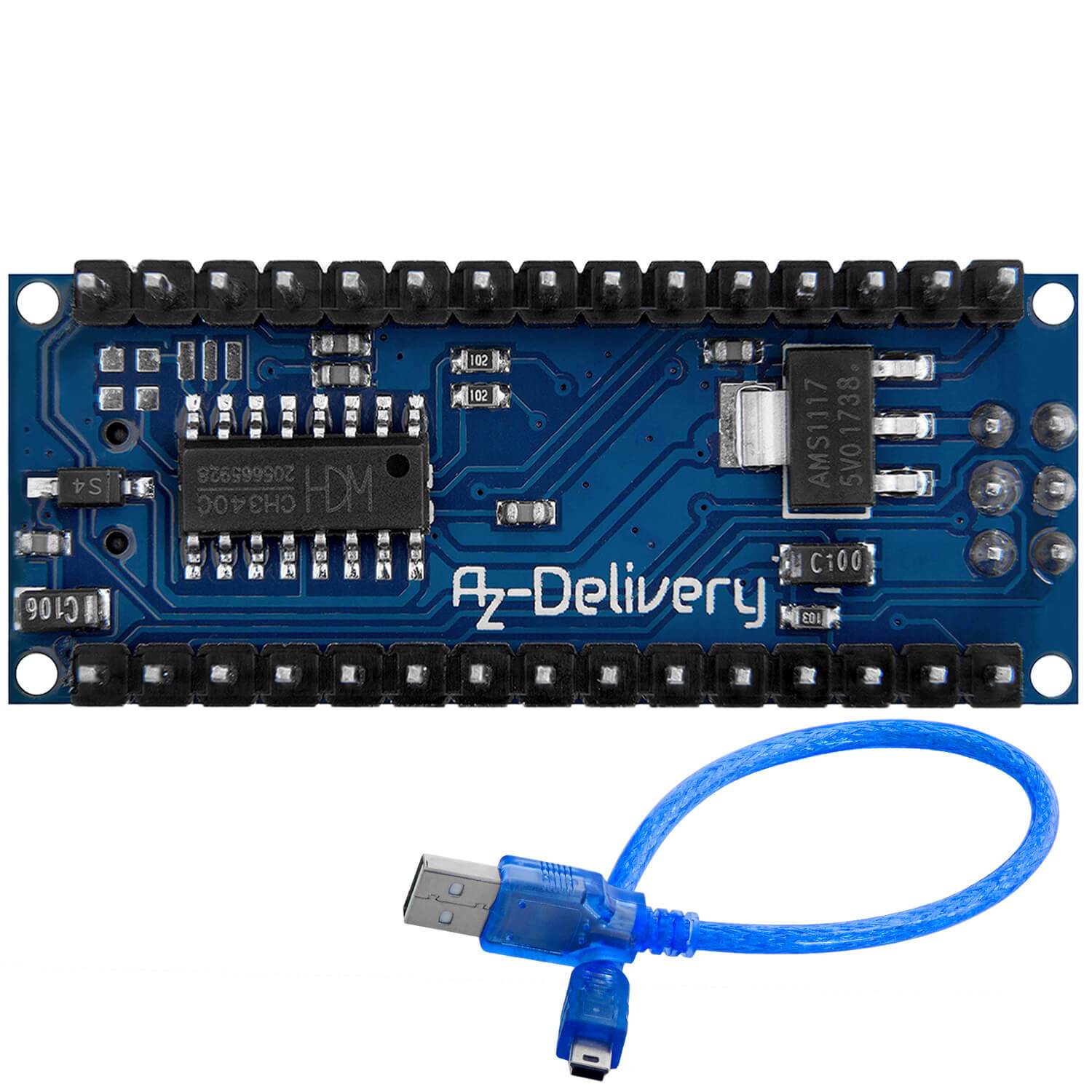

Das AZDelivery AZ-Nano V3-Board mit Atmega328P CH340G Board mit fertig verlöteter, verbesserter Version mit USB-Kabel ist ideal für mobile Projekte. Starten Sie mit diesem effizienten Modul in die Mikrocontrollerentwicklung! Das kleine Board ist perfekt für den Einstieg, und mit der integrierten USB-Schnittstelle, spielen Sie im Handumdrehen die ersten Programme auf das Board.
Besonderheiten
- Großartiges Gerät für das Erlernen von Elektronik, das Erlernen der Programmierung oder für die Erstellung von Prototypen.
- Der AZ-Nano V3-Board ist eigentlich ein Mikrocontroller, so konstruiert, dass Sie keine zusätzlichen Komponenten benötigen.
- Mit einem AZ-Nano V3-Board haben Sie Alles auf einer Platine.
Technische Daten
| Mikrocontroller | ATmega328 |
| Betriebsspannung | 5V |
| Eingangsspannung (Empfehlung) | 7 - 10V |
| Eingangsspannung (Limit) | 6 - 12V |
| Digitale I/O-Pins | 22 (6 sind PWM) |
| PWM-Ausgang | 6 |
| Analoge Input-Pins | 8 |
| Flash-Speicher | 32KB, 2KB von bootloader verwendet |
| SRAM | 2KB (ATmega328P) |
| EEPROM | 1KB (ATmega328P) |
| Taktfrequenz | 16MHz |
| Länge | 18mm |
| Breite | 45mm |
| Gewicht | 7g |

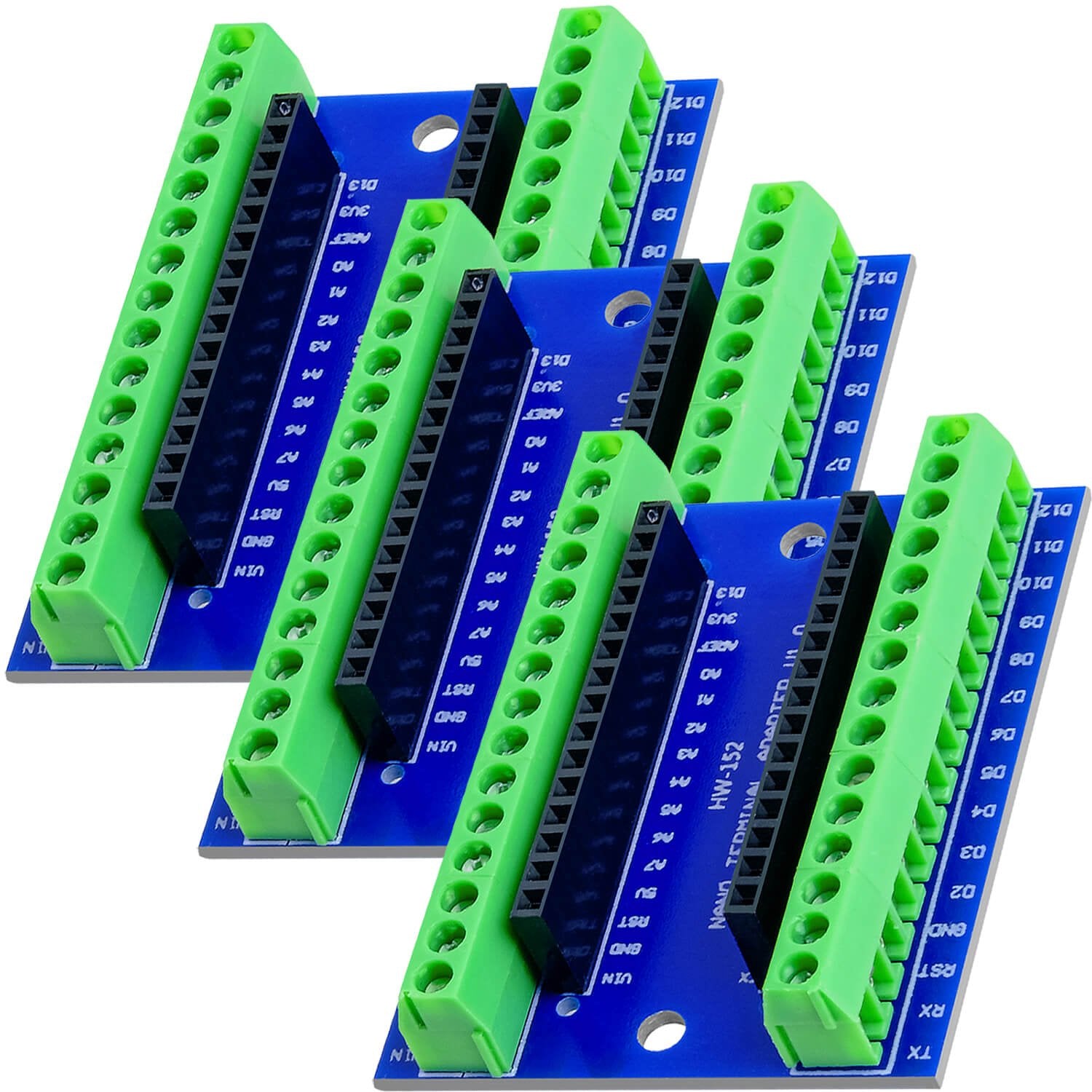

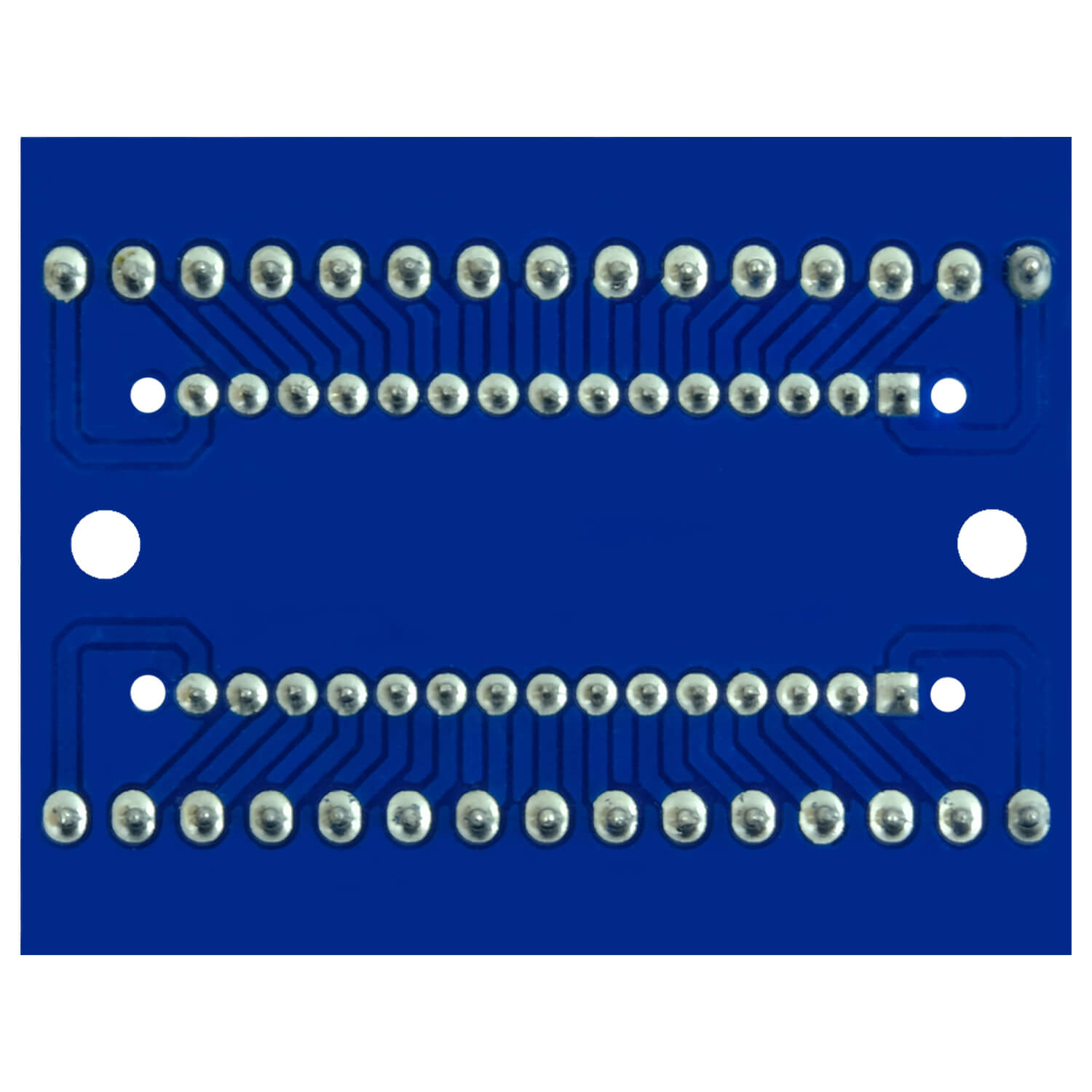

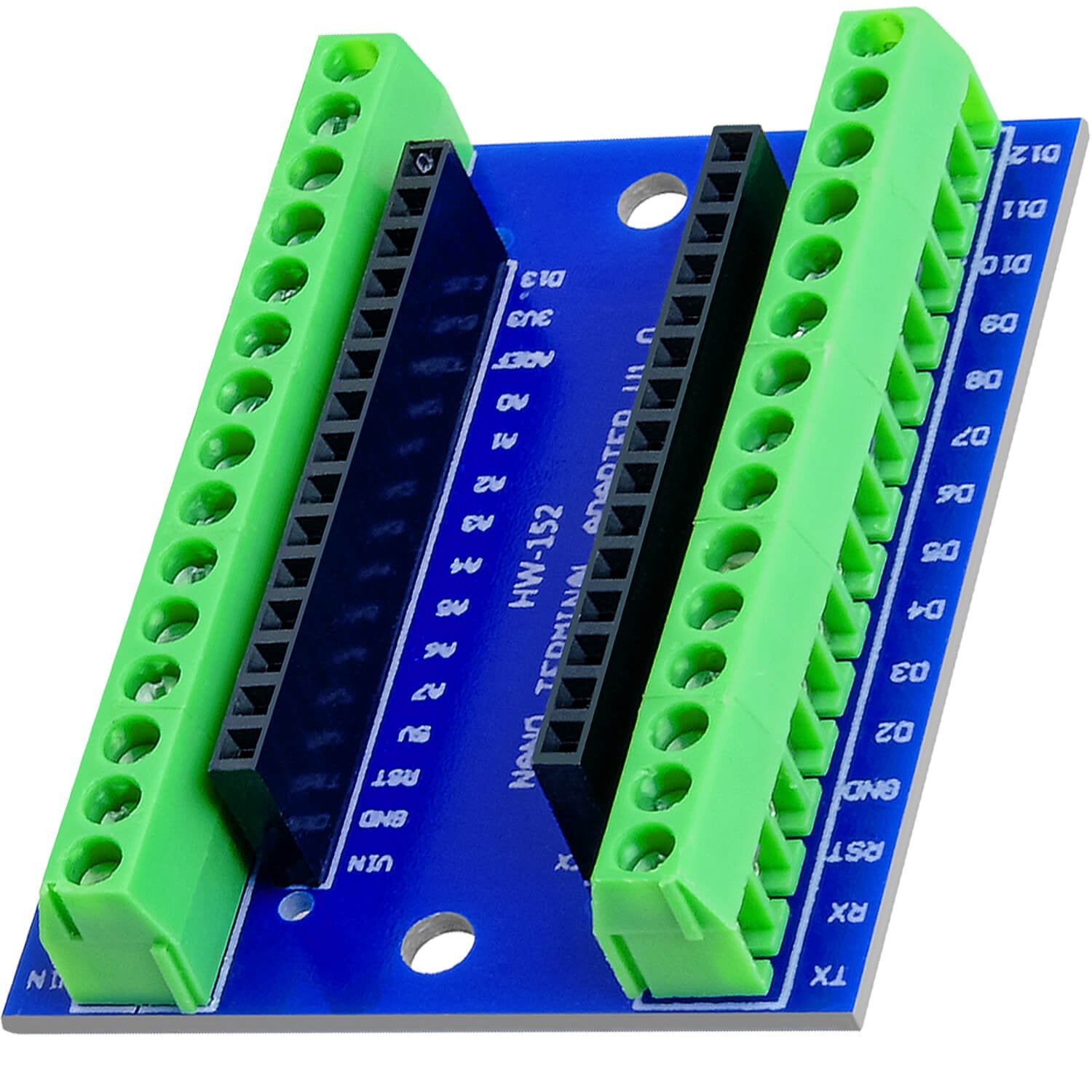

Terminal Adapter Board mit Schraubklemmen
Dieses Nano V3.0 Terminal Adapter Board macht das Prototyping mit dem Nano kinderleicht.
Bei der Benutzung ist es nicht erforderlich zu löten, der Nano wird aufgesteckt und alle Komponenten über die Schraubklemmen verbunden. Somit lassen sich Ideen oder Schaltungen mit dem Nano schnell und einfach testen, ohne einzelne Teile dauerhaft zu verbinden.
Der Adapter kann als Ergänzung oder Ersatz für ein Breadboard verwendet werden.
Das Adapterboard kann, durch zwei Befestigungslöcher, dauerhaft montiert werden.

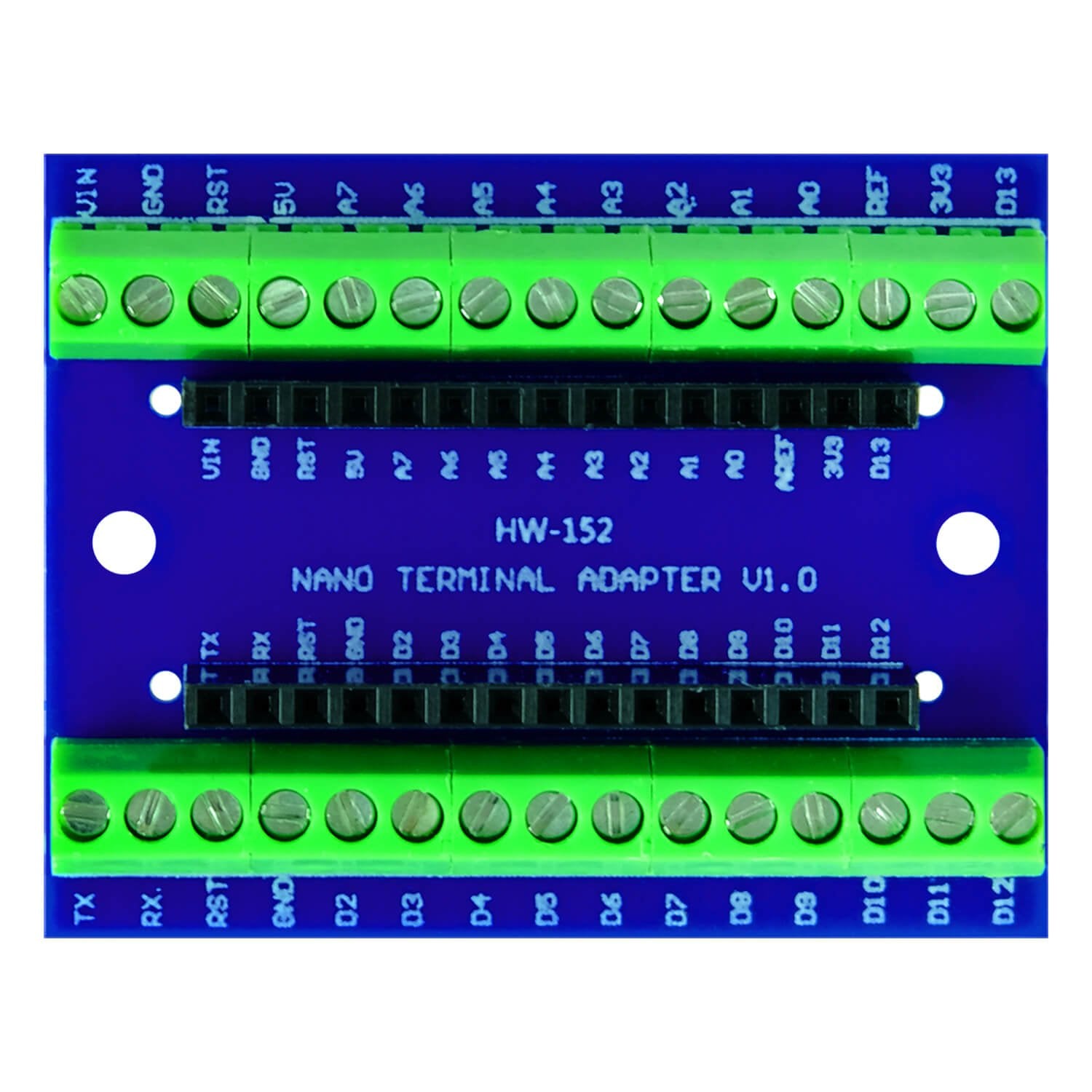

Entweder in einer Testanlage oder in einem Projekt bei dem die Schraubklemmen erforderlich sind. Die Schraubklemmen sind genauso beschriftet wie die angeschlossenen Pins. Auf dem Board kann also direkt abgelesen werden, welcher Pin sich wo befindet.
Der Adapter ist auch kompatibel mit den anderen Versionen des Nano V 3.0, jedoch sind die Beschriftungen anders.
Spezifikationen:
- Abmessungen: 54x43x13mm
- Gewicht: ca. 21g
