Ciao a tutti
Oggi voglio mostrarvi come creare un DXF da un file STL senza dover installare software costoso. Usiamo questo TinkerCADE Inkscape

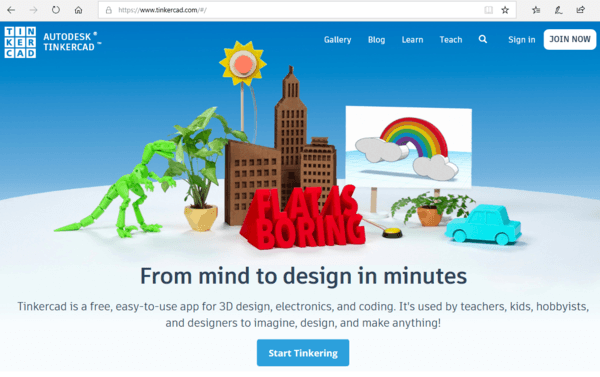

Dopo aver cliccato su JOIN, possiamo creare un account su AutoDesk:
Una volta completato il processo, atterriamo direttamente in superficie con un esempio aperto:
Per accedere al menu principale, fare clic sul logo Tinkercad in alto a destra dello schermo (cubo colorato):
Creeremo un nuovo design e faremo clic su "Importa" in alto a destra dello schermo:
Selezionare un file STL (ad es. Thingindo)
dopo l'importazione, vediamo già il nostro oggetto:
Ora avremmo la possibilità di modificare il file STL o ridimensionarlo subito. Ma lo faccio sia in Inkscape o nel CAM laser, quindi esportiamo solo il modello qui (pulsante accanto a "Importa")
Otteniamo il SVG nel download
Il passo successivo è quello di aprire il file SVG con Inkscape:
Per rimuovere il tag sottostante, selezioniamo l'immagine e clicchiamo in Percorso su Disassembla:
Ora possiamo eliminare o modificare i componenti. Dal momento che il file SVG è già un file vettoriale, possiamo semplicemente salvarlo con "Salva con nome":
abbiamo ancora la possibilità di regolare l'uscita, che non è necessaria in questo caso:
una spiegazione dei singoli parametri si trova nella scheda "Aiuto"
Fino al post successivo :)
