En los últimos días, hemos recibido más y más solicitudes de soporte para nuestro adaptador de pantalla I2C.
Incluso si sigue de cerca el ejemplo en el libro electrónico, parece que hay módulos que no quieren mostrar nada.
Por supuesto, ampliaremos el libro electrónico con las soluciones sugeridas que se muestran a continuación.
Puede haber varias razones para esto.
Si la pantalla se ilumina pero no aparecen caracteres, es posible que el contraste sea demasiado bajo.

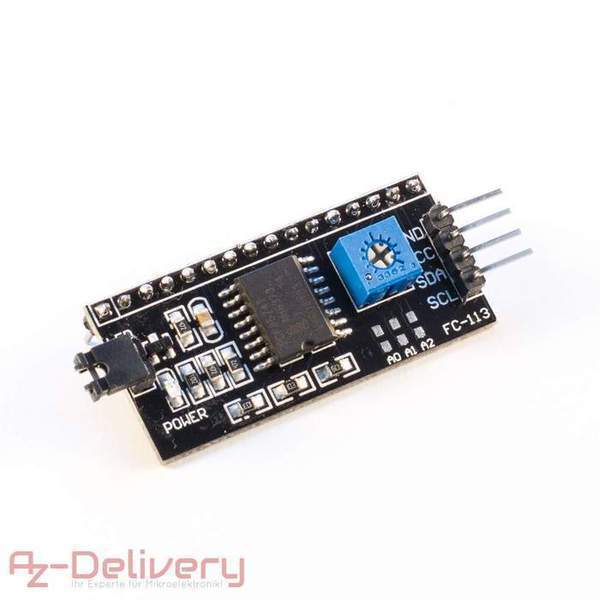

Puede configurar esto directamente en la placa del adaptador con un destornillador pequeño.
Si esto no ayuda, probablemente haya recibido un adaptador con la nueva dirección I²C.
En nuestro libro electrónico se usa la dirección 0x27. Sin embargo, algunas placas usan la dirección 0x3F.
En el ejemplo, es suficiente cambiar la dirección a 0x3F:
LiquidCrystal_I2C lcd(0x3F,2,1,0,4,5,6,7,3,POSITIVO); // Establecer la dirección LCD I2C
Ahora la pantalla debería funcionar.
Un pequeño consejo:
La biblioteca i2cdetect de Mike Causer ayuda a descubrir las direcciones I²C de los módulos conectados. Esto comprueba el bus I²C y enumera todas las direcciones de respuesta.
se puede encontrar en https://github.com/mcauser/i2cdetect o mediante el administrador de la biblioteca.
¡Buen comienzo de fin de semana y hasta mañana!
7 comentarios
Andreas Wolter
@Harald Genzmer: ja das sollte gehen. Es wird sogar im Bundle verkauft:
https://www.az-delivery.de/products/hd44780-2004-lcd-display-bundle-4×20-zeichen-mit-i2c-schnittstelle-gruen
Ich habe das auch in einem Projekt zusammen verwendet:
https://www.az-delivery.de/blogs/azdelivery-blog-fur-arduino-und-raspberry-pi/binaerumrechner-mit-arduino-und-i2c-lcdisplay
Grüße,
Andreas Wolter
AZ-Delivery Blog
Harald Genzmer
Hallo, kann ich das Modul FC-113 auch für ein 20×4 LCD-Display verwenden.
Vielen Dank Harald Genzmer
Andreas Wolter
Wenn das Display einen weißen Balken zeigt, wird es nicht angesteuert.
Es gibt dazu reichlich Fehlerquellen. Wenn es mit drei Displays nicht läuft, wird es nicht am Display liegen.
Ich würde dann versuchen, den Fehler einzukreisen:
-Verbindungen und Lötstellen prüfen (ich hatte ab und zu Probleme mit Breadboards z.B.)
mit diesem Adapter werden SDA und SCL Pins benötigt. Am AVR Board sind das meistens A4 und A5. Am D1 mini mit ESP8266 sind das D2 und D1. Eventuell wurden beide vertauscht.
-I2C Adresse checken (wie in diesem Beitrag hier beschrieben, kann sich diese unterscheiden)
-korrekt eingestellen Mikrocontroller in der Arduino IDE prüfen (Werkzeuge → Boards)
-Sketch prüfen (I2C Adresse, Bibliothek, etc). Einen Sketch per Copy and Paste aus einer Webseite zu kopieren, kann z.B. auch Fehler erzeugen (Thema Formatierung)
-Spannungsversorgung prüfen. Der Adapter und das Display laufen mit 5V. Der Raspi liefert nur 3.3V am GPIO. Dort entweder eine externe Spannungsquelle mit 5V für das Display und dann aber GND verbinden (Common Ground)
Wenn das noch nicht erfolgreich ist, würde ich den Mikrocontroller tauschen. Auch mal zwischen AVR und ESP z.B.
Grüße,
Andreas Wolter
AG
Hi, ich habe die Tage 16×2 LCD Displays in grün mit i2C Display Adaptern erhalten.
Leider bekomme ich die Displays nicht ans laufen.
Kontrast ist korrekt eingestellt.
Das Display reagiert auf die LCD backlight an / aus etc.
Aber ich bekomme es nicht initialisiert.
Ich habe immer in einer Zeile einen Balken.
Ist da irgendwas bekannt ?
MfG
André G.
jowa
Hallo,
ich habe einige 16×2 lcd displays bekommen (5v)
da ich diese über i2c anschliessen will habe ich diesen Adapter gekauft.
Angeschlossen an den RPi über einen Multiplexer (TCA9548A) der mit 3,3V läuft.
Wenn ich das Display mit 3.3V betreibe funktioniert alles, ausser dass es viel zu dunkel ist (fast keinen Kontrast) Wenn das Display mit 5V läuft ist die Helligkeit gut und der Kontrast auch. ABER die Addresse des Adapters wird nicht mehr gefunden. Also ist das Display nicht ansteuerbar.
Andere Sensoren laufen mit 5V problemlos (zB HDC1080)
Für Hilfe oder einen Tip wäre ich dankbar.
Mit freundlichen Grüßen jowa
John Kinchin
I have just bought 3 HD44780 LCD displays with I2C-Display-Adapter which I cannot get to display as of yet. I noticed that you have an ebook available for the displays. I will be running a course for physics teachers in October and will use these displays with the if I can get them to display easily. How can I obtain a copy of the ebook, especially if it allows me to get these working.
Many thanks
John kinchin
Ps sorry for writing this in english
Andre Moißl
Super! Das mit dem Kontrast war die Lösung :)
Leider hat es mich zwei Stunden meines Lebens gekostet, da ich den Fehler an ganz anderer Stelle vermutet habe. Das e-Book kann man mindestens seit einigen Tagen nicht herunterladen, da es laut Meldung im Aufbau ist. Vielleicht wäre es für andere Kunden hilfreich, wenn die Tipps mit ins Startertutorial aufgenommen werden? (https://bibliothek.az-delivery.de/wp-content/uploads/2018/01/11-AZ-Delivery_16x2LCD-I2C-Display-Bundle_Startertutorial.pdf)
Es funktioniert nun bestens. Vielen Dank für die Tipps :)
Freundliche Grüße
André Moißl
