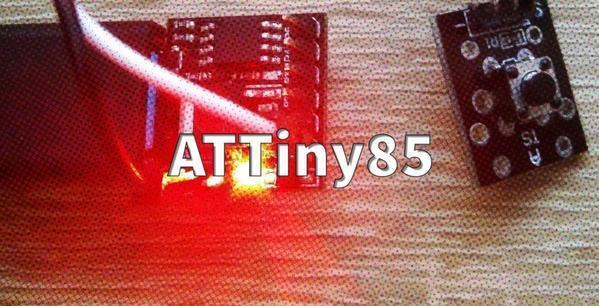

ATTiny85 como utensilio de entrada USB

Hallo y bienvenido a nuestro Blog de hoy la contribución.

Quién se sienta mucho en el PC el problema conoce: hay una multitud en programas, y cada programa ofrece una multitud de combinaciones de teclas. Gracias a las combinaciones de teclas funciones a menudo usadas deben ser a exportar más rápidamente.

Esto funciona también totalmente bien para cosas diarias como "el copiar" y "engaste", pero hay también combinaciones de teclas ellos un poco más acrobacia de dedo requieren, o combinaciones que se usa sólo raras veces, y, por eso, rápidamente olvida.

Ahora hay con él ATTiny85 usar la posibilidad un microcontroller como utensilio de entrada USB. El módulo sabe de mí a órdenes de teclado establecidas en mi PC el enviar - por ejemplo si un botón es apretado.

Quisiera proporcionarme algunos Taster muy robustos para poder exportar combinaciones de teclas determinadas con el puño (cerrar como por ejemplo Viejo F4 alrededor de un programa). Además, tengo todavía Fußtaster viejo de un teclado - activar ideal de modo oportuno alrededor de "Push-To-Talk".

Quién a las instrucciones en el nuestro eBook a ATTiny85 ha seguido, la mayor valla conoce seguro en el proyecto:

El módulo pequeño no trabaja está exacto lo mismo que se está vivido por Nano o Uno. Al poner el módulo va sólo por pocos segundos en el modo programable. A este tiempo el código hochgeladen puede hacerse.

Como primero tenemos que asegurar que nuestro módulo es reconocido, y aparece en el manager de utensilios Windows. Por ello apretamos la tecla Windows R para "run" (¿esto no debía ser tenido bien una insignia por separado por ello?), y en el "exportar" ventanas damos con la "abertura:" la orden "devmgmt.msc" (¿no era fantástico si esto una macro acabaría?).

Ahora esto debía si el módulo está prendido, una inscripción "libusb-win32 devices" dan con la inscripción "Digispark Bootloader".

En caso de que el módulo sea indicado como "utensilio desconocido", asegure por favor que los controladores actuales están instalados. Usted encuentra éste bajo:https://github.com/digistump/DigistumpArduino/releases/download/1.6.7/Digistump.Drivers.zip

Asegure por favor también que, bajo "el fichero" -> "preajustes" en "Zusätzliche Boardverwalter-URLs", el enlace para Digistump el módulo era añadido (http://digistump.com/package_digistump_index.json).

Ahora podemos revisar sobre Boardverwalter si el paquete está instalado para "Digistump AVR Boards by Digistump", o en caso de que postinstalen necesariamente:

Ahora a la construcción. Uso Taster fácil, y ligo GND con GND, y S con uno de 6 Pins de ATTiny. Naturalmente usted puede elegir después del agrado varios Taster u otros sensores.

6 Pins nos ofrecen las posibilidades siguientes:

Todos los Pins pueden ser usados como I/Os digitales.
Pin 0 → I2C SDA, PWM
Pin 1 → PWM
Pin 2 → I2C SCK, Análogamente En
Pin 3 → Análogamente En (es también usado como USB si por USB de modo conectado)
Pin 4 → PWM, Análogamente (es también usado como USB-si por USB de modo conectado)
Pin 5 → Análogamente En

Como ejemplo de esta contribución he escrito el sketch siguiente:

#include "DigiKeyboard.h"
int buttonPin = 0; //Aquí está conectado de Taster

void Setup() {   pinMode(buttonPin, INPUT);   digitalWrite(buttonPin, HIGH);
}

void loop() {   DigiKeyboard.sendKeyStroke(0);   if (digitalRead(buttonPin) == LOW){     DigiKeyboard.sendKeyStroke(KEY_R , MOD_GUI_LEFT); //Win R Tatenkombination     DigiKeyboard.delay(50); //Brevemente esperan     DigiKeyboard.println("devmgmt.msc"); //Manageres de utensilios llaman     DigiKeyboard.delay(1000);   }
}

Ahora puedo abrir en la presión de botón al manager de utensilios en Windows.

Por supuesto, hay innumerables posibilidades para usar esto en la práctica. Podrías p. Use el interruptor de pedal para cambiar entre programas o para guardar una gran escena de juego usando shadowplay. Las transmisiones en vivo pueden construir un panel de control con varios botones para cambiar entre escenas o silenciar el micrófono.

Espero que la publicación de hoy les haya dado nuevas ideas y les deseo a todos un buen fin de semana.

Tuyo Markus Neumann
