Cayenne works similarly to OpenHAB, but does not require its own server. Cayenne is a free internet service offered by MyDevices that makes it very easy to visualize IoT projects. Since Cayenne is an internet service, we can access the information of our IoT project from anywhere. There is also a smartphone app for accessing the data.
As an example, let's build a simple IoT device based on a D1 Mini that reads a DHT11 temperature and humidity sensor and drives a relay module. Both modules are also included in the 35-in-1 sensor set. The structure is very simple. The DHT11 is connected to D1 of the D1 Mini and D2 of the D1 Mini. Furthermore, both modules are connected to the GND terminal and the 3.3V terminal of the D1 Mini.
In order to use Cayenne, we need an account. On the MyDevices website, we can create a free account.
With a new account, the start screen appears. We select "All Devices"
We come to the device selection and choose "Generic ESP8266"
The setup screen for the selected device follows. We name the device e.g. "D1 Mini". Cayenne now waits for a device to log in with the given credentials (username, password and client ID). For this we have to edit the access data for MQTT and WLAN in the following sketch and then load it on the D1 Mini.
Sketch:
Board for Arduino IDE = NodeMCU1.0(ESP-12F Module)
/*ESP8266 mit DHT11 Sensor und Relais gesteuert über MQTT Dashboard Cayenne * https://mydevices.com */ //#define CAYENNE_DEBUG #define CAYENNE_PRINT Serial #include <CayenneMQTTESP8266.h> #include <DHTesp.h> // WiFi network info. #define SSID "" #define WIFIPASSWORD "" // Cayenne Zugangsdaten. Diese erhalten wir vom Cayenne Dashboard. #define USERNAME "" #define PASSWORD "" #define CLIENTID "" //Kanäle zur Kommunikation mit dem Dashboard #define KANAL_TEMPERATUR 1 #define KANAL_FEUCHTE 2 #define KANAL_RELAIS 3 #define KANAL_STATUS 4 #define PIN_DHT 5 #define PIN_RELAIS 4 //globale Variablen boolean relais_status = 0; TempAndHumidity neueWerte; DHTesp dht; void setup() { Serial.begin(115200); pinMode(PIN_RELAIS,OUTPUT); digitalWrite(PIN_RELAIS,relais_status); dht.setup(PIN_DHT, DHTesp::DHT11); Cayenne.begin(USERNAME, PASSWORD, CLIENTID, SSID, WIFIPASSWORD); } void loop() { Cayenne.loop(); } // Diese Funktion wird von Cayenne.loop in regelmäßigen Abständen aufgerufen // Hier sollten die Daten der Sensoren übertragen werden CAYENNE_OUT_DEFAULT() { neueWerte = dht.getTempAndHumidity(); if (dht.getStatus() == 0) { Cayenne.celsiusWrite(KANAL_TEMPERATUR,neueWerte.temperature); Cayenne.virtualWrite(KANAL_FEUCHTE,neueWerte.humidity,TYPE_RELATIVE_HUMIDITY,UNIT_PERCENT); } Cayenne.digitalSensorWrite(KANAL_STATUS,relais_status); } //Diese Funktion wird von Cayenne.loop aufgerufen wenn Daten für Aktoren von Cayenne anstehen //Hier sollte auf diese Daten reagiert werden CAYENNE_IN_DEFAULT() { if (request.channel == KANAL_RELAIS) { relais_status = getValue.asInt(); digitalWrite(PIN_RELAIS,relais_status); } }

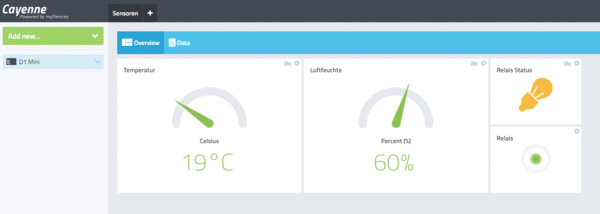

After the sketch has been compiled and uploaded, the Cayenne web page should show the following image after a short time. It may be necessary to reload the browser.
We see the D1 Mini device on the left and on the dashboard the three values that the D1 Mini sends to the MQTT server. Next, we want to make the dashboard a little prettier and add a button to turn on the relay.
First, we click on the green highlighted "+" sign on the top right of each of the widgets. This will assign the widget to the dashboard. Now we can move the widgets around and change their appearance and size. To change the appearance we click on the gear icon on the top right and select Settings. The settings of the widget that we can change will appear.
Now we also want to add a widget to switch the relay. We click on "Add New...." in the upper left corner and select "Devices/Widgets" from the menu. On the Device & Widget page we select "Custom Widgets". In the list to the right we select "Button". The input form for the button settings appears:
After all the fields in the form are set (in accordance with the sketch, channel 3 must be selected) we can click the "Add Widget" button which will add the new widget to the dashboard. We can try the relay button right away. Clicking the button should turn on the relay in our test setup. After a maximum of 10 seconds, we should also get the feedback in the status.
Last but not least we want to add a trigger that turns on the relay (e.g. for a heater) when the temperature drops below 18°C and turns it off again when the temperature rises above 22°C. To do this we click on the gear icon. To do this, we click on the gear icon of a widget and select Trigger. The trigger form appears. With Drag & Drop we drag the D1 Mini device to the "if" area and to the "then" area. In the "if" area, we select Temperature as the trigger and set the desired values. On the "then" area we select Relay as Action. The form should look like this.
When everything is filled in correctly we can click on Save. In the same way, we create a second trigger that turns off the relay when the temperature rises above 22°C. This is the first trigger.
So that's it. Have fun experimenting.
