Beschrijving
De DC-DC step down voedingsmodule LM2596S is een spanningsregelaar die wordt gebruikt om een hogere ingangsspanning om te zetten in een lagere uitgangsspanning. Hij is gebaseerd op de LM2596S geïntegreerde schakeling, een schakelende regelaar die de spanning efficiënt kan verlagen en tegelijkertijd een stabiele uitgang garandeert. Deze module kan een ingangsspanningsbereik van 3V tot 40V aan en is in staat een regelbare spanning in een bereik van 1,25V tot 37V uit te voeren met een hoog rendement van typisch meer dan 90%.

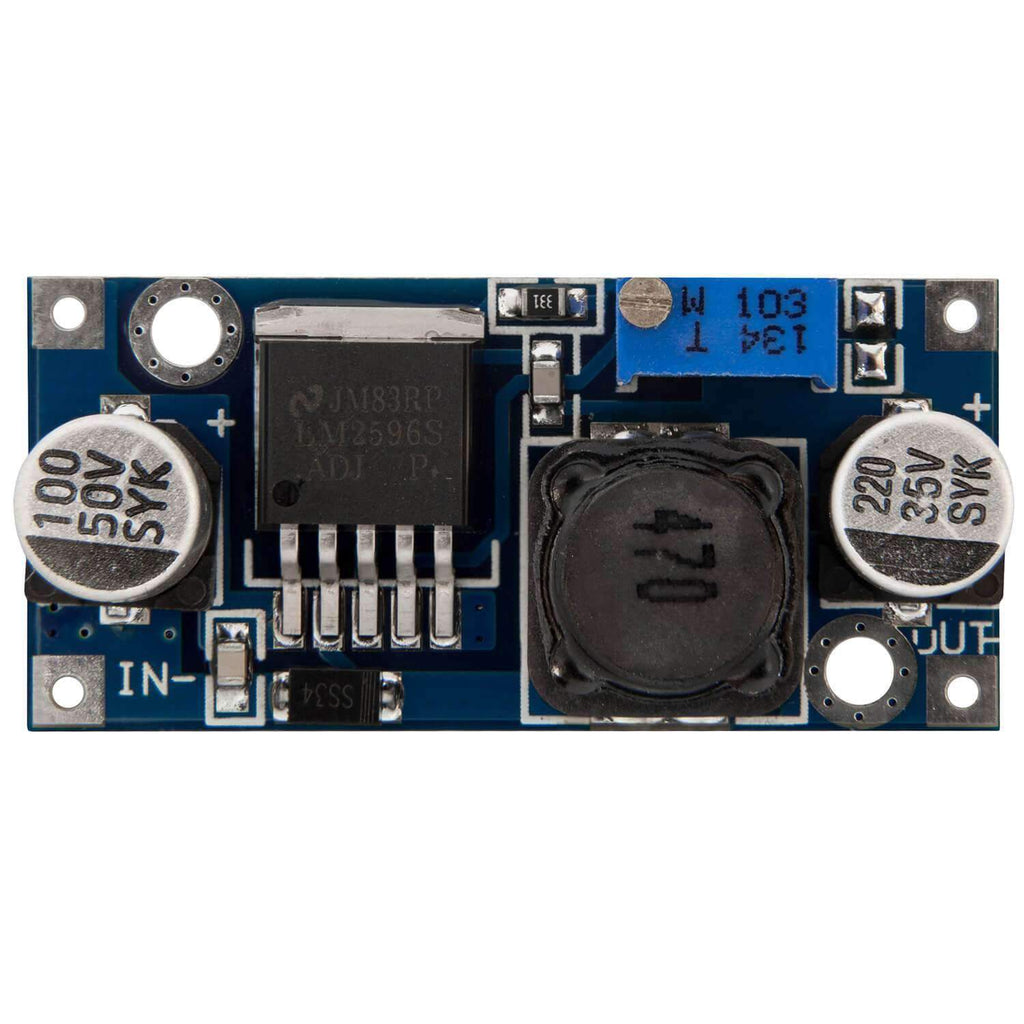

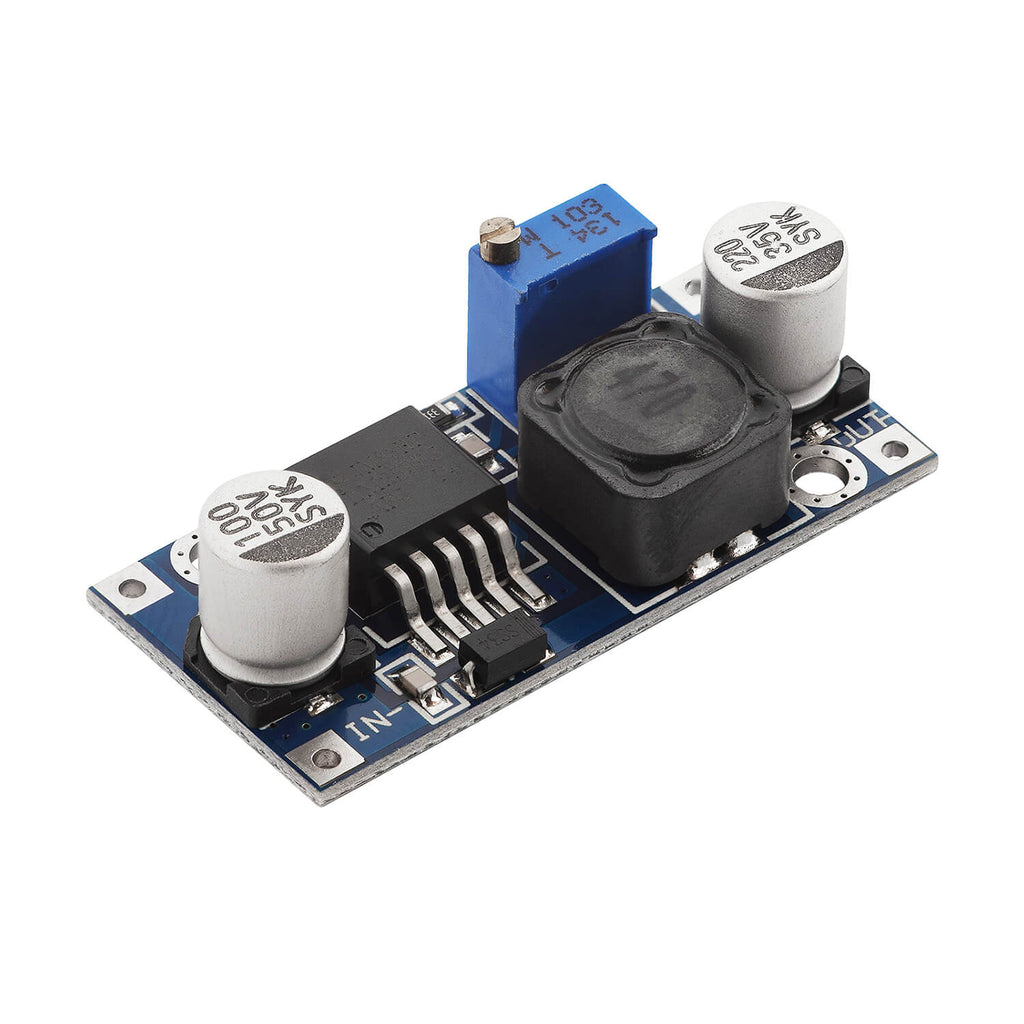

De module bevat doorgaans een LM2596S IC, een spoel, een diode en enkele passieve componenten zoals condensatoren en weerstanden die nodig zijn om een stabiele uitgangsspanning te produceren. Sommige modules hebben ook LED-indicatoren die de status van de ingangs- of uitgangsspanning aangeven.
De module heeft ook een kortsluitbeveiliging en een thermische beveiliging om de module tegen oververhitting te beschermen.
Deze module wordt vaak gebruikt in toepassingen die een stabiele, regelbare DC-uitgang vereisen, bijvoorbeeld om microcontrollers of andere laagspanningsapparaten te voeden vanuit een hogere spanningsbron.
U wilt uw 3,3V-gevoede controller voorzien van mobiele stroom, bijvoorbeeld met een 9V-blokbatterij? Geen probleem, als u de AZ-Delivery StepDown spanningsomvormer LM2596 ertussen zet. Met minder dan 8% verlies is deze converter zeer efficiënt en maakt vaak verschillende energiebronnen voor de voeding van uw apparaten overbodig.
Bepaal de gewenste uitgangsspanning eenvoudig en analoog via de trimmer. Let erop dat deze spanning minstens 2V lager moet zijn dan de inkomende spanning. Voor stromen van meer dan 1 A aan de uitgang of 10V spanningsverschil raden wij het gebruik van een koellichaam aan.
