Beschrijving

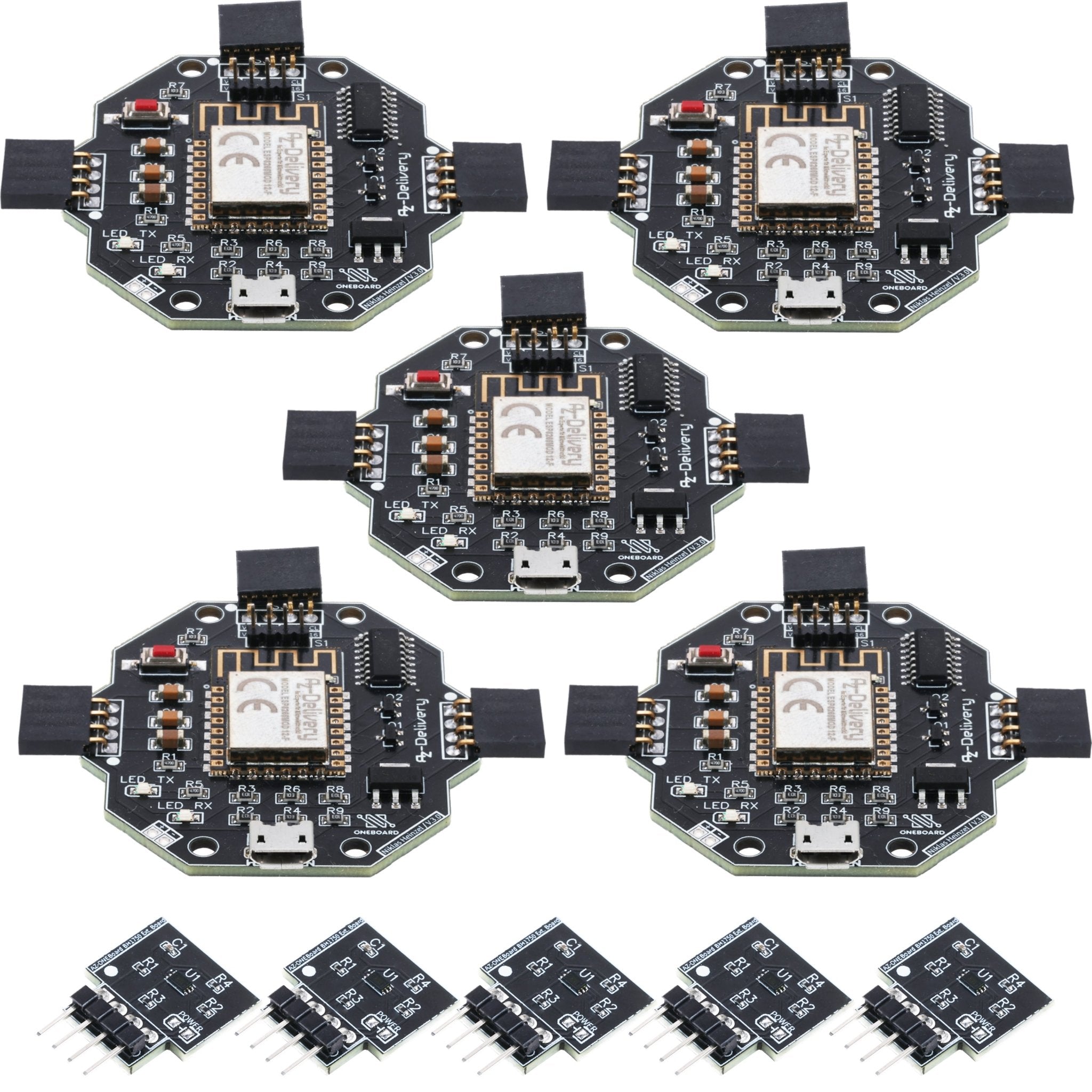

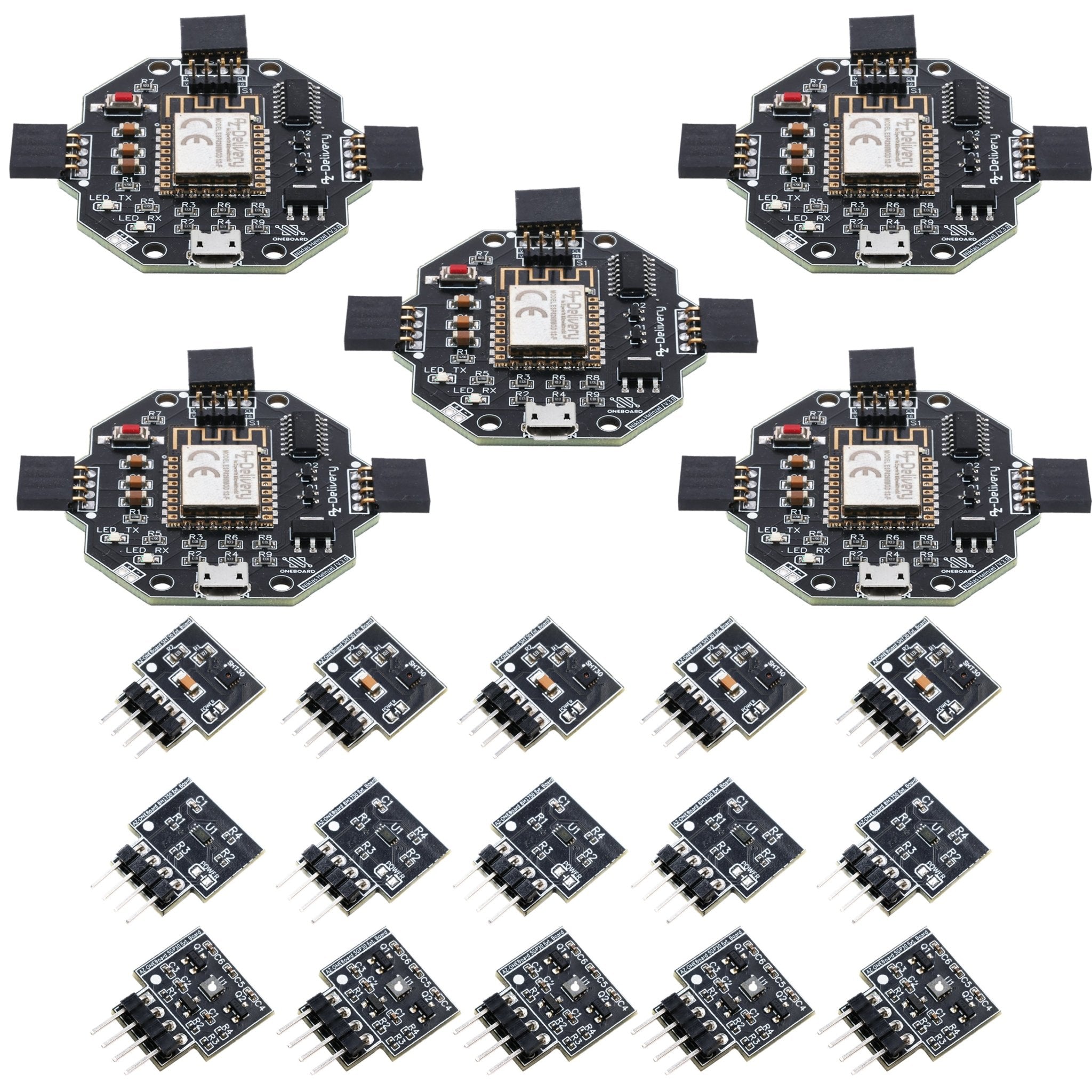

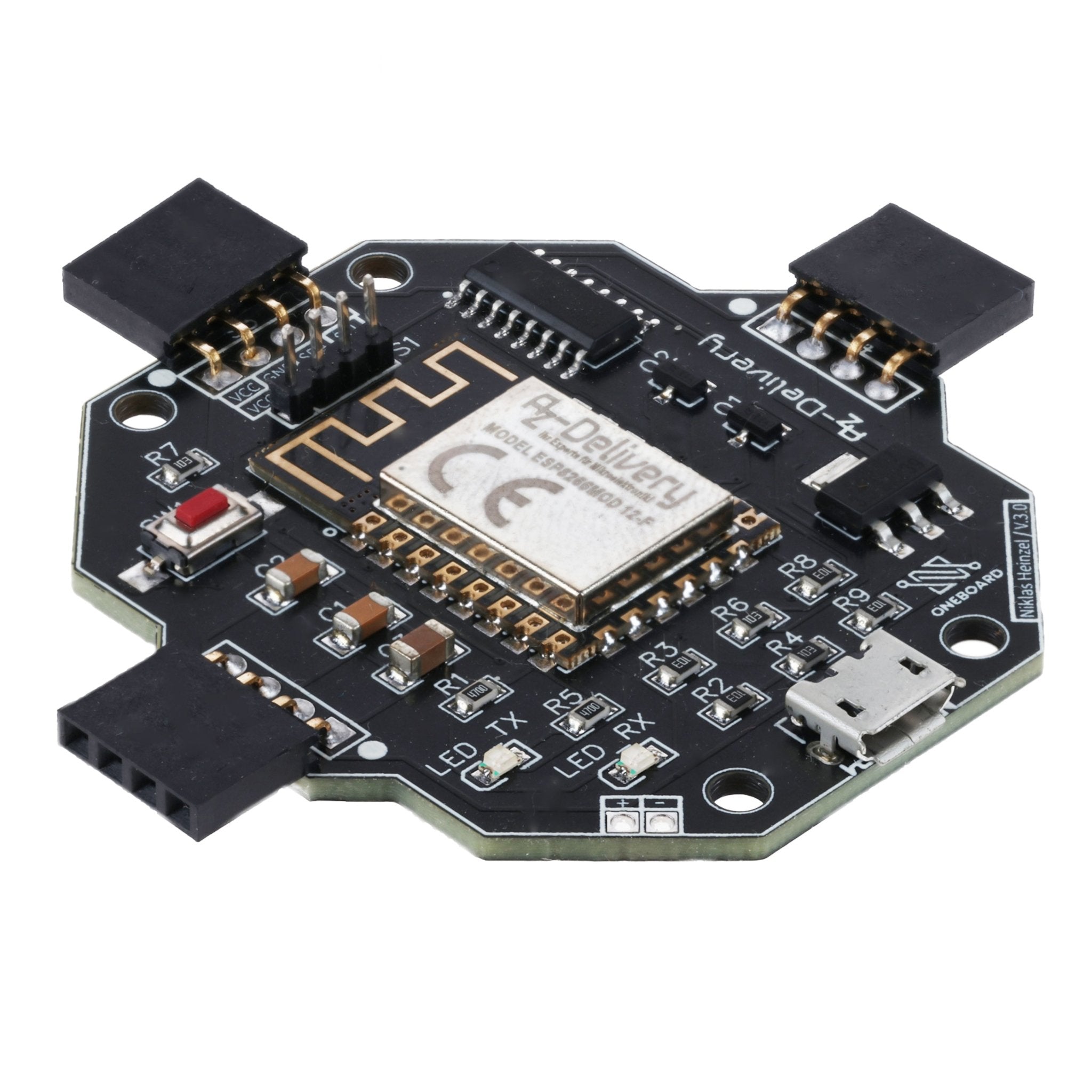

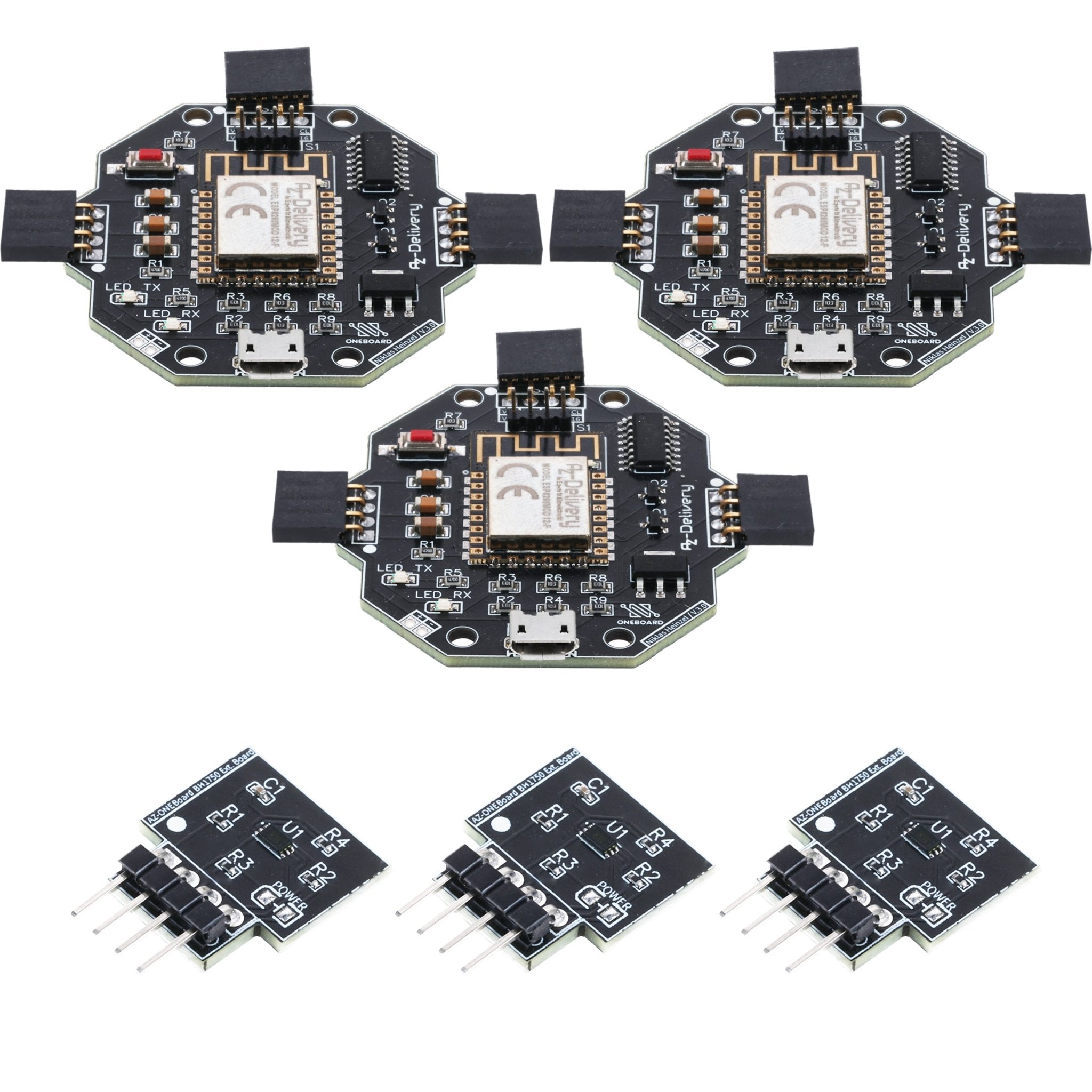

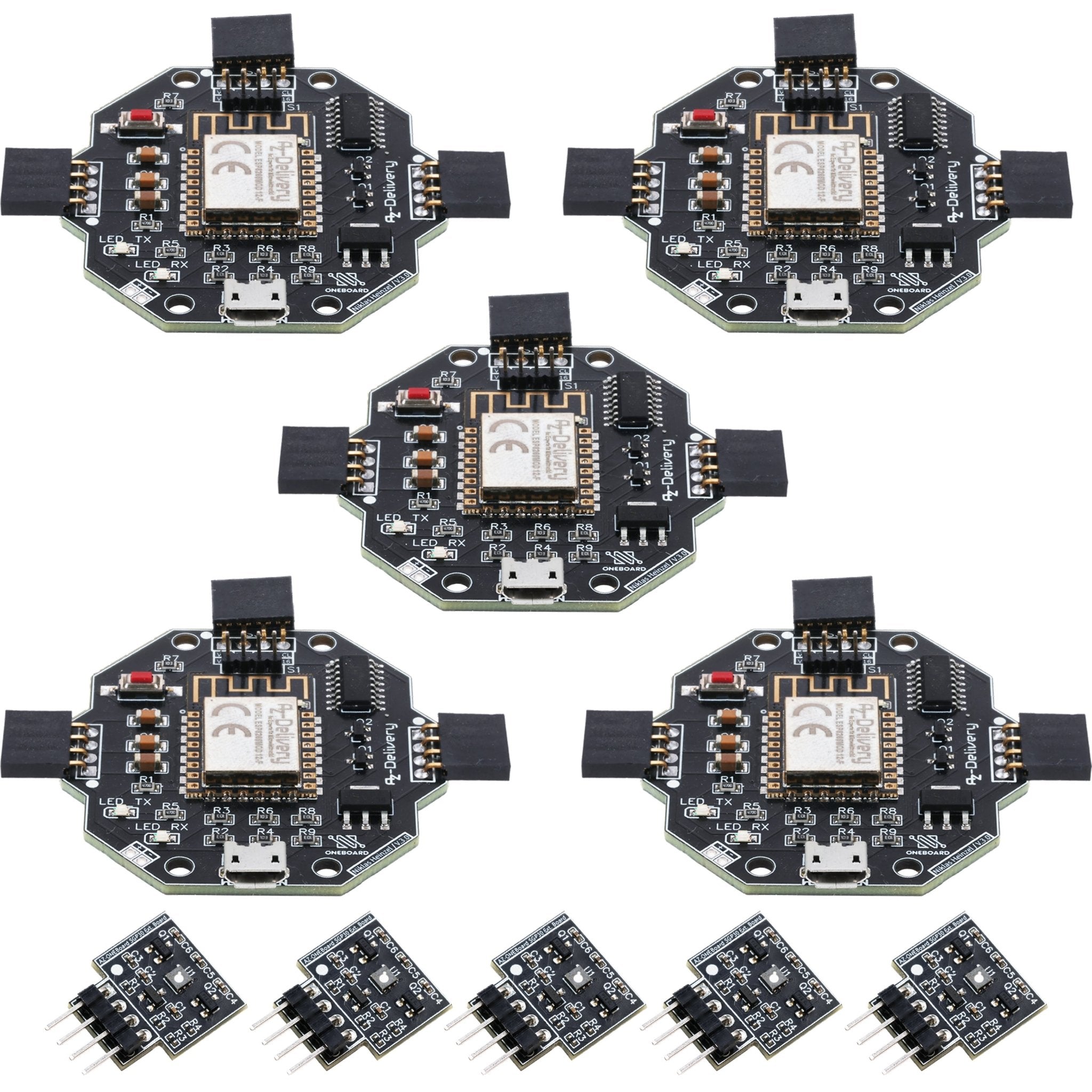

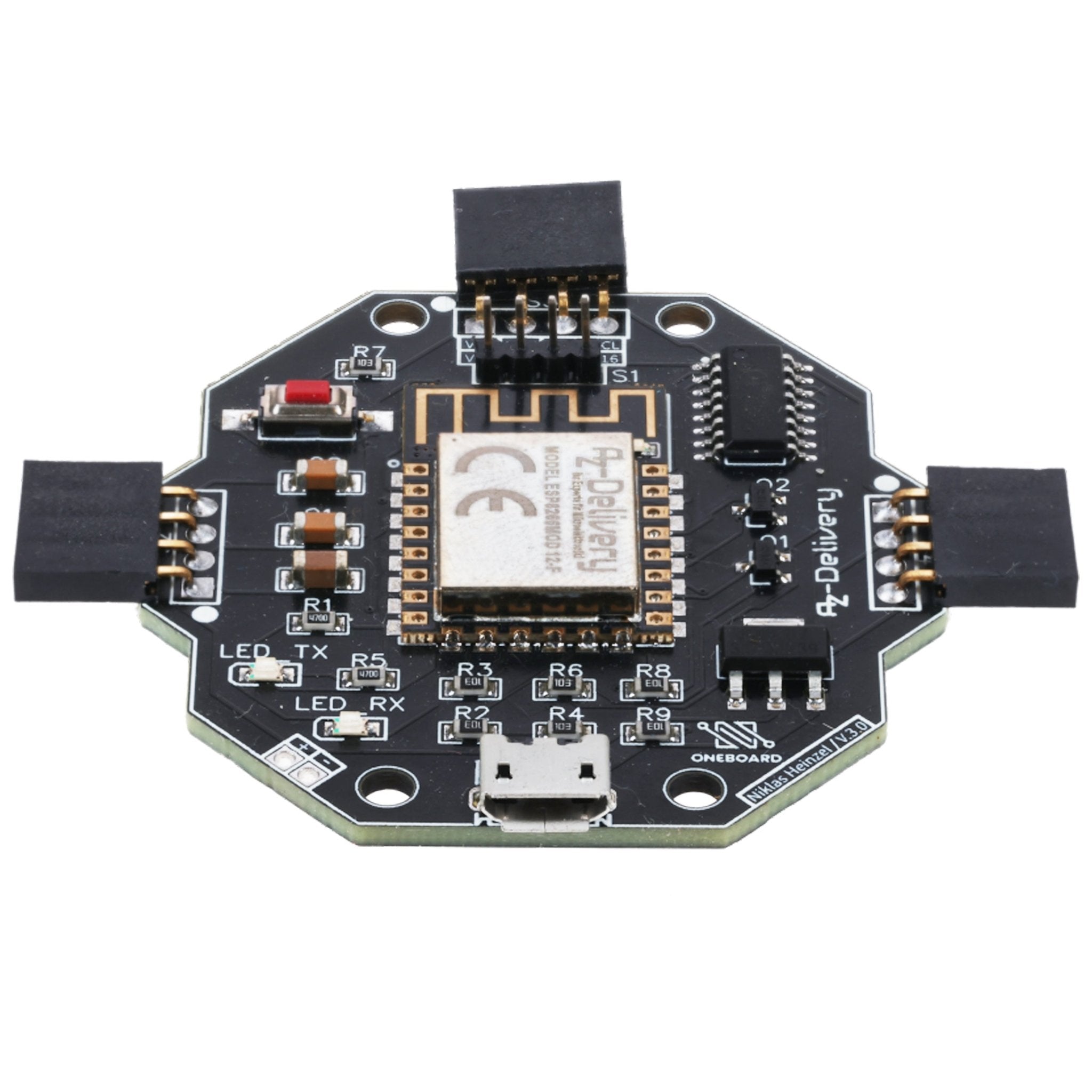

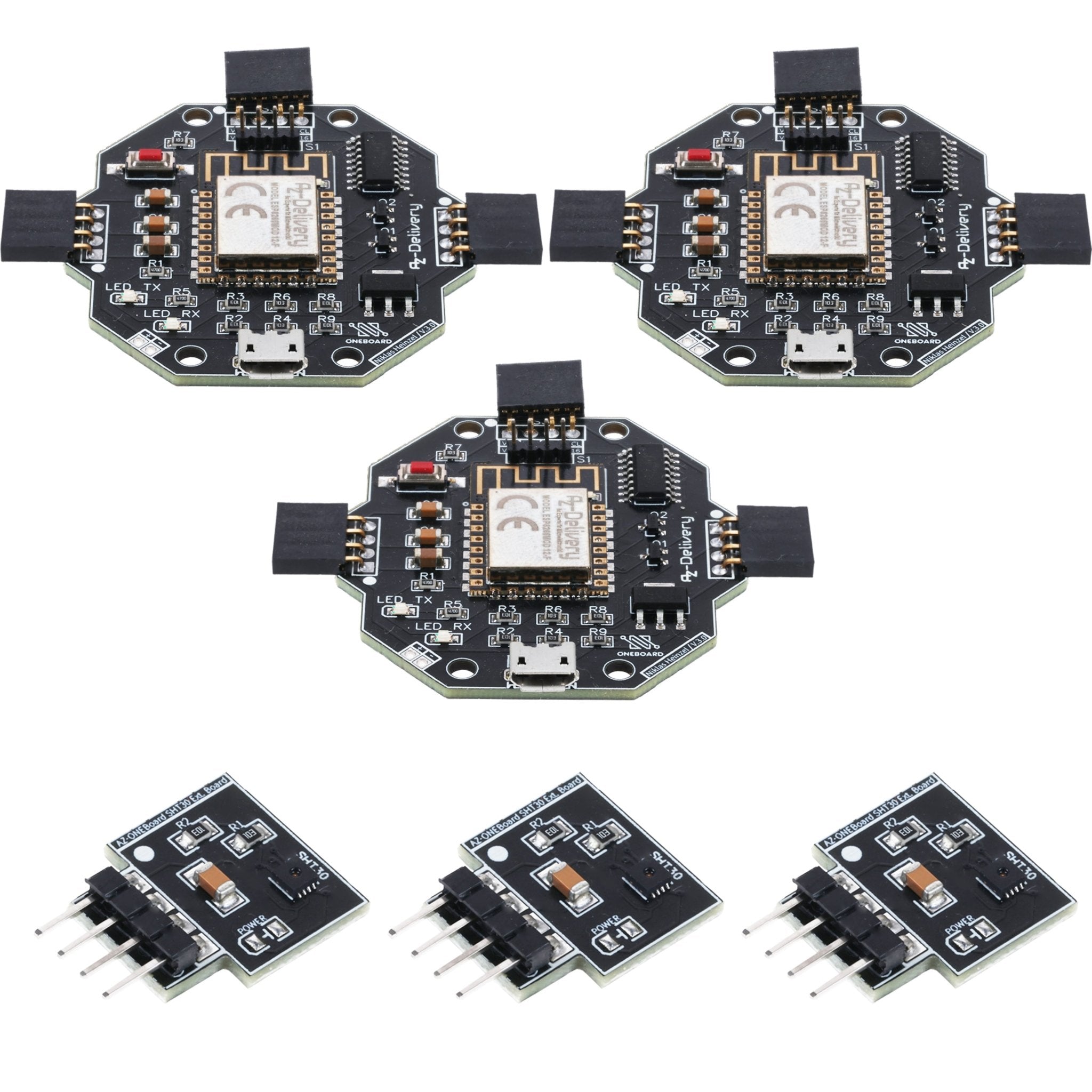

Met behulp van deze nieuwe ESP12F-gebaseerde printplaat kunt IoT-projecten nu modulair en eenvoudig worden gerealiseerd. Een insteeksysteem met stopcontacten en stekkers maakt het mogelijk om een verscheidenheid aan sensoren op het moederbord via I2C. Afhankelijk van de projectvereisten kan het bord zonder al te veel bedrading en met weinig tijd en en kosten kunnen worden gerealiseerd. Vele uitbreidingskaarten in dezelfde vormfactor als de hier getoonde SHT30, SGP30 en BH1750 modules zullen in de toekomst volgen!
Het product biedt vooral nieuwkomers of voor projecten met een klein budget en krappe planning een eenvoudige manier om te realiseren wat gepland is.

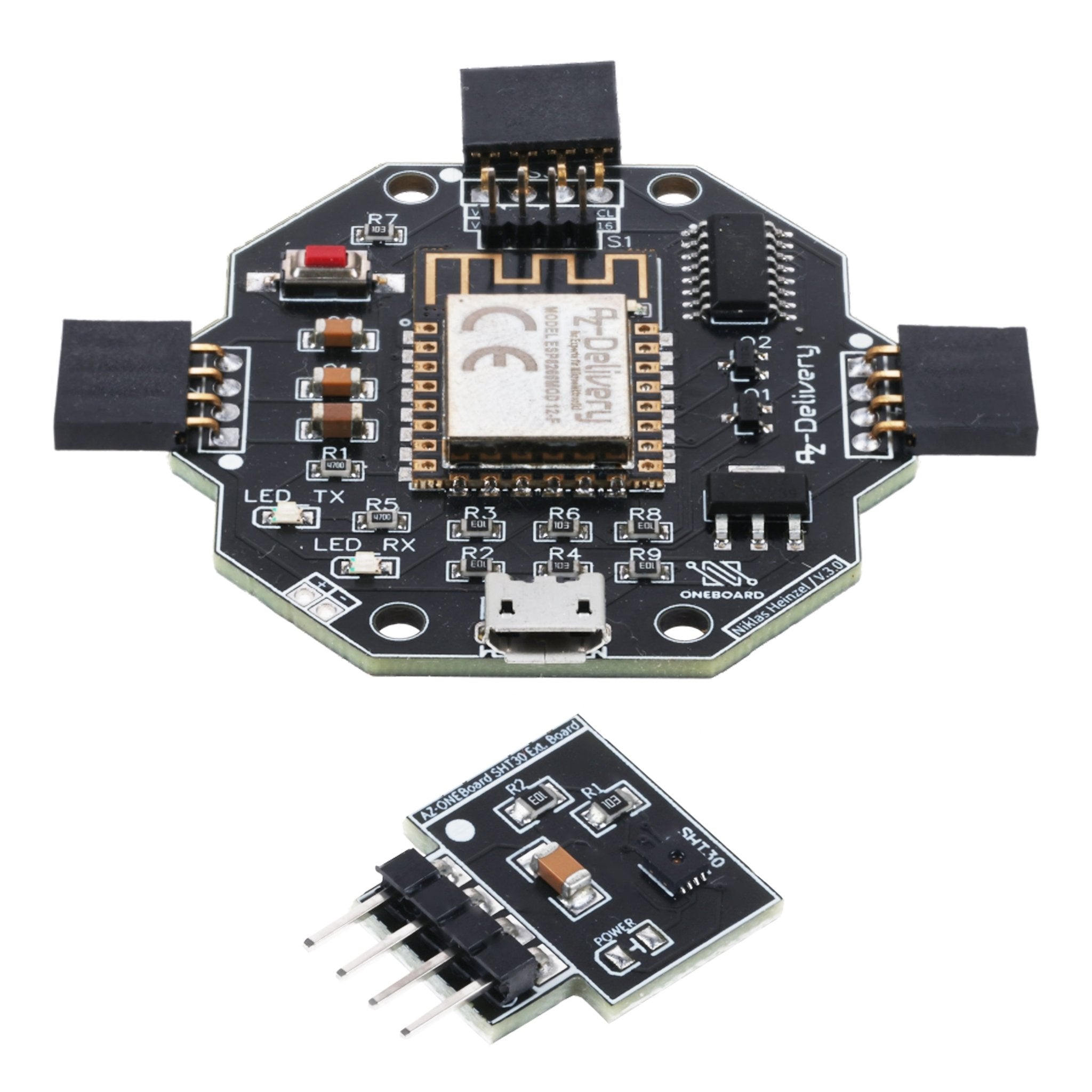

SHT30-DIS-B - Uitbreidingskaart voor temperatuur- en vochtigheidssensor
Vochtigheids- en temperatuursensor in een kleine 8-pins DFN-behuizing. Gekenmerkt door uitgebreide
signaalverwerking, twee verschillende en door de gebruiker selecteerbare I2C-adressen en
communicatiesnelheden tot 1MHz.
- Volledig gekalibreerde, gelineariseerde en temperatuurgecompenseerde digitale uitgang
- Typische nauwkeurigheid van +-1,5% (vochtigheid) en +- 0,1 °C (temperatuur)

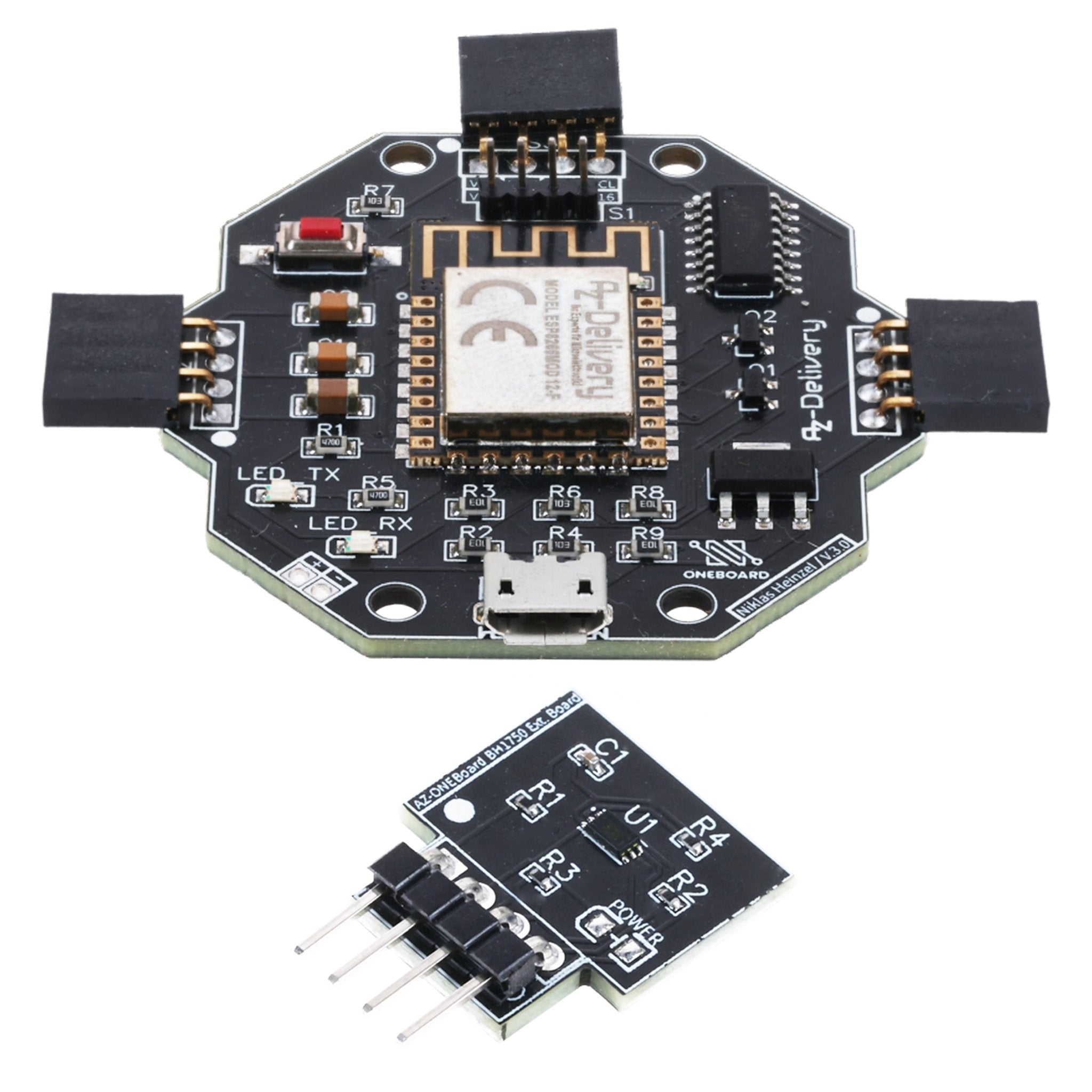

BH1750 - Uitbreidingskaart voor omgevingslichtsensor
Kleine omgevingslichtsensor voor nauwkeurige metingen tussen 1 - 65535 lux, uitgerust met een I2C interface.
Naast de keuze tussen 2 I2C-adressen kan deze sensor ook vrij worden gekalibreerd, afhankelijk van externe
externe interferenties.
- Zeer lage afhankelijkheid van lichtbronnen
- Lage meetafwijking (+/- 20%)
SGP30 - VOCs gas sensor uitbreidingskaart
Een gassensor met ultralaag vermogen voor de detectie van een breed gamma vluchtige organische stoffen (VOC's), die bijvoorbeeld gebruikt kunnen worden voor de bewaking van de luchtkwaliteit. Een geïntegreerde analoog-digitaalomzetter (ADC) en een I²C-interface maken de sensor bijzonder gebruiksvriendelijk.
- Weergave van het eCO2-gehalte of TVOC-waarden
- Geoptimaliseerde energiebesparingsmodus
Het bord is voornamelijk ontworpen voor gebruik in ontwikkelingsomgevingen waar een laag energieverbruik vereist is. snel en efficiënt prototypen vereist is. De kliksysteem kan veel tijd besparen, omdat er geen ingewikkelde bedrading of kennis van de pintoewijzing van de afzonderlijke sensoren nodig is. Met behulp van diverse uitbreidingskaarten een groot aantal interessante projecten die zijn ondergebracht op een aantrekkelijke printplaat.
Projectideeën zouden bijvoorbeeld kunnen zijn
- Weerstation (binnen/buiten)
- Luchtkwaliteitsmonitor
- Omgevingslichtsensor die apparaten automatisch inschakelt via Wifi
- Sensorstation met verbinding naar een clouddashboard
- ...
