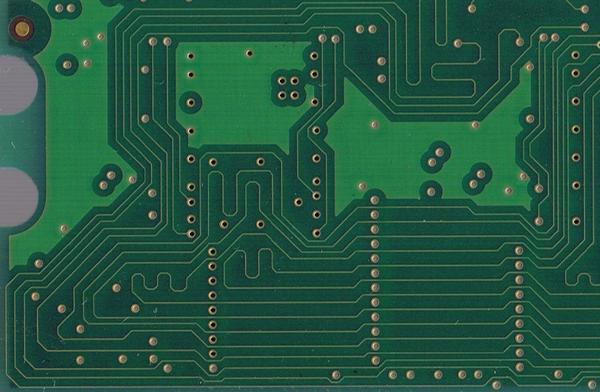

Kort overzicht van pcb-productie

Hallo iedereen

vandaag wil ik een kort overzicht geven voor de productie van eigen printplaten in kleine hoeveelheden. Daarnaast hebben we een van de gemakkelijkste voor u getest.

Deel 1, Creatie van de gegevens:

Voor de professionele creatie van gegevens voor de productie van printplaten biedt een zo goede oplossing als elke grote fabrikant van CAD-software. Afhankelijk van de reikwijdte en het gebruiksdoel. AutoDesk biedt bijvoorbeeld Eagle wat er nog steeds wordt onderwezen in (beroeps)scholen:

Aangezien veel OpenSourceboards beschikbaar zijn voor download op het net en deze worden meestal beschikbaar gesteld in BRD of SCH-formaat, kun je nauwelijks voorbij EAGLE. De bestandsindelingen kunnen echter in bijna alle programma's worden geïmporteerd vanwege de hoge mate van distributie.

Voor raden van bestuur, met name in de machinebouw, Solidworks Bekend. Beide varianten zijn bedoeld voor professioneel gebruik en zijn daarom duur voor commercieel gebruik, en een bepaalde trainingstijd is vereist.

Nog gebruiksvriendelijker en gratis voor privégebruik Doelstelling3001 Of Fritzing Fritzing.

Doel is al een vrij lange tijd, heeft een interface voor het maken van de platen en een grote integratie, veel modellen gemaakt door de gemeenschap, zoals onze mini-voeding of de D1 mini. Het is de meer professionele oplossing van de twee toepassingen, maar vereist ook enige trainingstijd. Op een positieve noot, zou ik willen vermelden dat de Duitse engineering kantoor beschikbaar is als de auteur van de software met ondersteuning.

Fritzing is waarschijnlijk de makkelijkste (nog steeds zondige) methode voor het ontwerpen van printplaten. Velen van jullie zijn waarschijnlijk al bekend met een aantal bedrading plannen van eerdere blog posts of zelfs voor het creëren van kleine circuits met Arduino & Co

Als u uw circuit met Fritzing hebt gemaakt, u het routeren en exporteren onder het tabblad PCB:

Als laatste stap moet u beslissen hoe u de printplaten wilt maken en de juiste bestandsindeling wilt selecteren. Als u uw bord klaar wilt hebben voor bestelling, u de productiegegevens downloaden in Gerber-formaat. Er is ook de mogelijkheid om de plaat direct gemaakt van Fritzing uit. Fritzing biedt zijn eigen service voor dit doel of biedt deze ook aan andere binnenlandse fabrikanten zoals Conrad. U het bord ook al gevuld bestellen. Het is een van de meer exlusiver manieren om individuele printplaten te krijgen.

Aangezien ik dringend nodig een adapter plaat enige tijd geleden, had ik besloten op het ontwerp met EAGLE en de productie in Duitsland, de kosten van de ongevulde printplaat in visitekaartje formaat was ongeveer 30 € per stuk en werden gebouwd binnen 3 werkdagen Geleverd.

Aan het einde van het artikel van vandaag wil ik u kort de meest creatieve, zo niet heel zondige methode laten zien: u ook uw gedrukte printplaten tekenen:

In deel 2 van het artikel presenteer ik verschillende productiemethoden in de praktijk, waaronder frezen of etsen, evenals productie met behulp van een laser.

Tot de volgende post :)
