Descrizione
Il modulo regolatore step-down DC-DC LM2596S è un regolatore di tensione utilizzato per convertire una tensione di ingresso più elevata in una tensione di uscita più bassa. Si basa sul circuito integrato LM2596S, un regolatore a commutazione in grado di ridurre in modo efficiente la tensione e di garantire un'uscita stabile. Questo modulo può gestire una tensione di ingresso compresa tra 3V e 40V ed è in grado di emettere una tensione regolabile compresa tra 1,25V e 37V con un'efficienza elevata, tipicamente superiore al 90%.

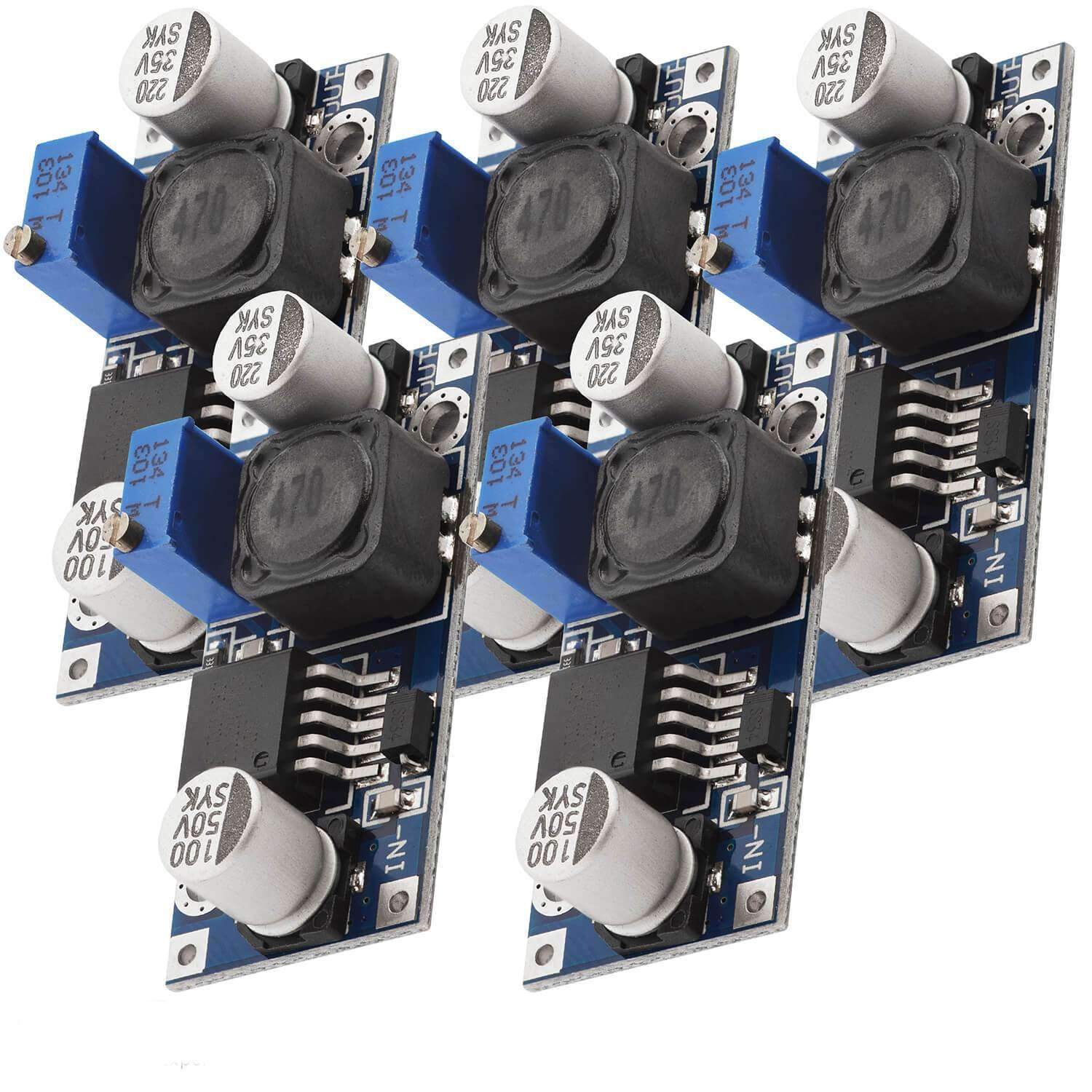

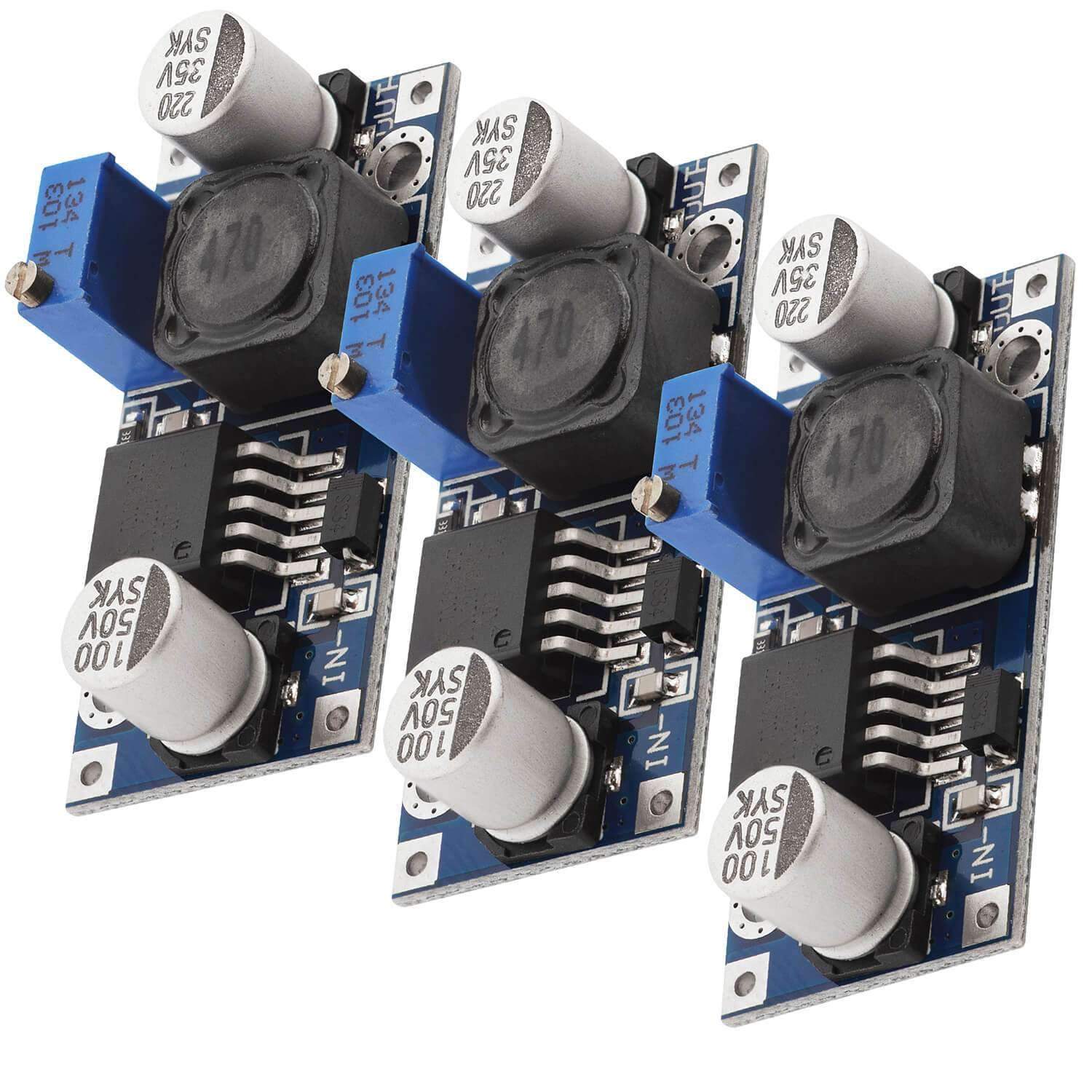

Il modulo contiene solitamente un circuito integrato LM2596S, un induttore, un diodo e alcuni componenti passivi come condensatori e resistenze, necessari per generare una tensione di uscita stabile. Alcuni moduli sono dotati di indicatori LED che mostrano lo stato della tensione di ingresso o di uscita.
Sono inoltre dotati di protezione dai cortocircuiti e di protezione termica per proteggere il modulo dal surriscaldamento.
Questo modulo viene spesso utilizzato in applicazioni che richiedono un'uscita di tensione CC stabile e regolabile, ad esempio per alimentare microcontrollori o altri dispositivi a bassa tensione da una sorgente di tensione superiore.
Volete alimentare il vostro controllore da 3,3 V con un alimentatore mobile, ad esempio con una batteria a blocco da 9 V? Non c'è problema se si utilizza il modulo AZ-Delivery convertitore di tensione step-down LM2596. Con una perdita inferiore all'8%, questo convertitore è molto efficiente e spesso elimina la necessità di utilizzare diverse fonti di energia per alimentare i dispositivi.
Determinare la tensione di uscita desiderata in modo semplice e analogico tramite il trimmer. Si noti che questa deve essere inferiore di almeno 2 V rispetto alla tensione in ingresso. Per correnti superiori a 1 A in uscita o per una differenza di tensione di 10 V, si consiglia l'uso di un dissipatore di calore.
