Description
L'interface RS485 est utilisée dans de nombreuses applications dans la domotique industrielle et domestique (par exemple MODBUS), le contrôle d'éclairage (DMX), les applications maritimes (NMEA0183), la vidéosurveillance (Pelco D), le comptage et bien plus encore. utilisé.

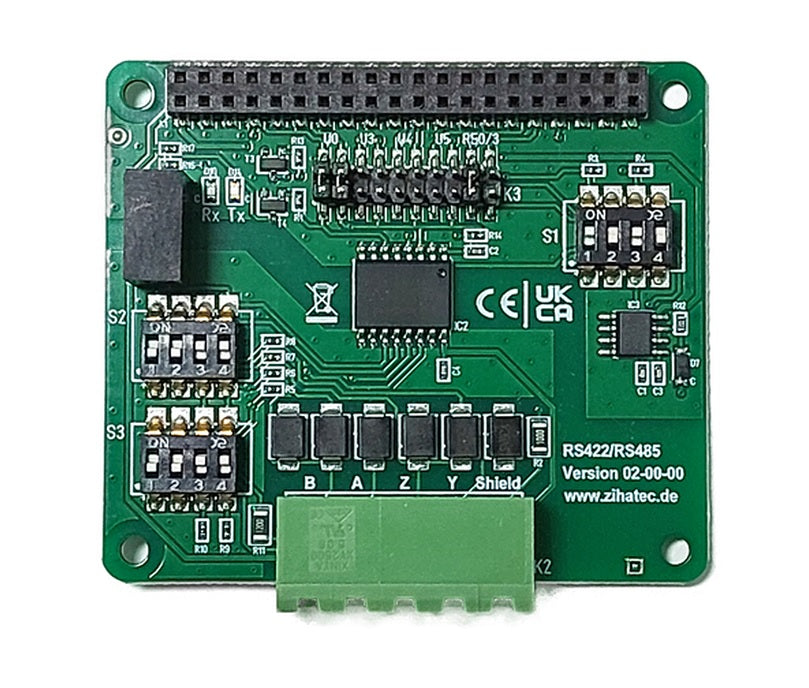

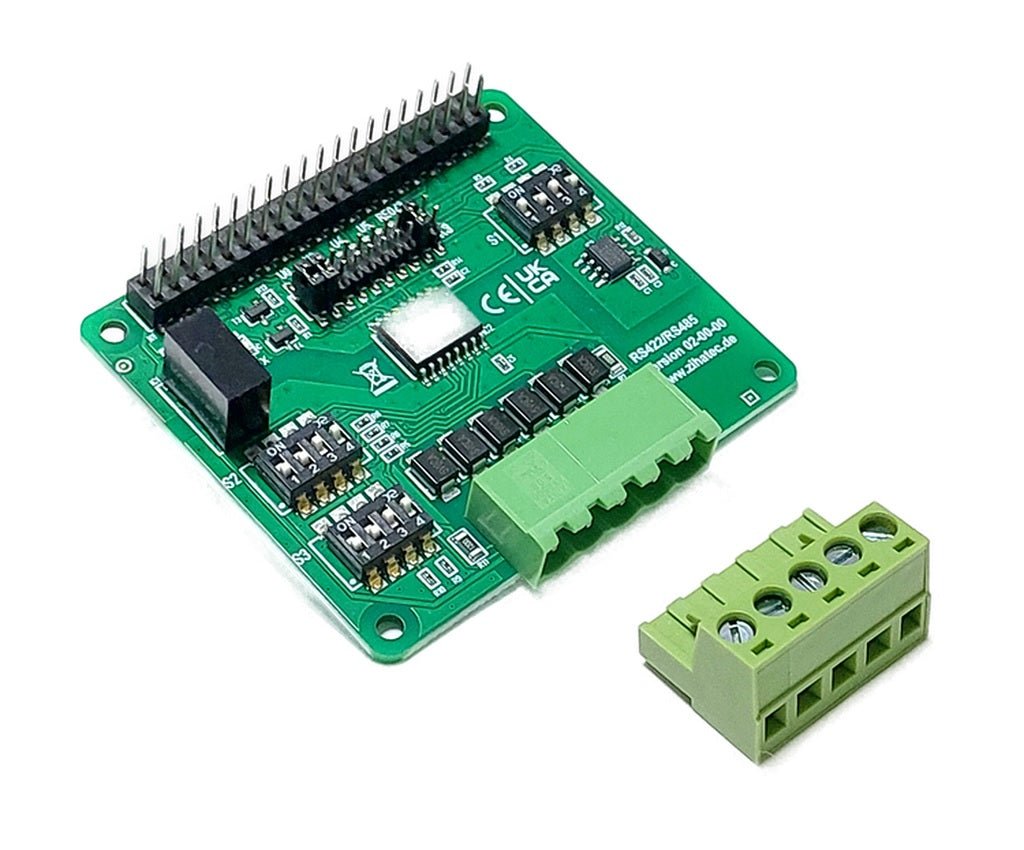

Il existe déjà des extensions RS485 pour le Raspberry Pi. Malheureusement, ceux-ci ne conviennent généralement pas à un usage professionnel car il n'y a pas d'isolation électrique entre le Pi et le bus RS485. Cela peut entraîner des dysfonctionnements ou endommager le Raspberry Pi. Ce chapeau a ce qui précède Aucun problème:
- Mode RS485 (semi-duplex)
- Mode RS422 (duplex intégral)
- isolation galvanique entre le Raspberry Pi et le bus RS485 connecté
- activation automatique de l'émetteur réglable en mode RS485
- contrôle réglable de l'activation de l'émetteur via la broche GPIO18
- résistances commutables de pull-up, pull-down et de terminaison
- LED RX et TX pour indiquer l'activité de l'UART
- Connexion du bus via borne à vis enfichable
- Diverses options de réglage via des commutateurs DIP
- Insensible aux interférences
