Bonjour à tous
Aujourd'hui, je voudrais vous présenter le gagnant de notre concours: M. Ziegler s'est donné la peine de créer une variante régionale du célèbre word clock et a ainsi remporté le bon d'achat de 150 €:
Une horloge bavaroise (50x50cm) au look rouille
Comment tout a commencé ...
Mon premier contact a été un module Word Clock allemand pour mon Magic Mirror (https://magicmirror.builders/). Le point un quart à neuf me dérangeait tout de suite. La déclaration correcte est "D R A I V I A D L N A I N E" 😊
J'ai donc reconstruit le module et ajouté les abréviations et les heures correctes. Vous pouvez trouver le bon outil pour créer la matrice d'horloge ici https://github.com/pknoe3lh/WordClockGenerator/releases.

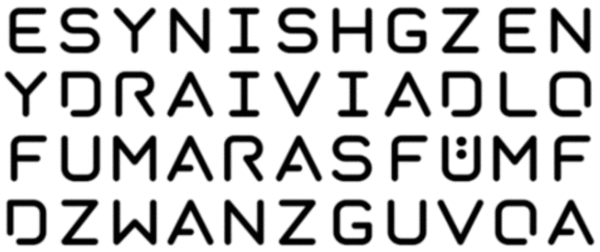

Ce graphique vient ensuite en sortie, avec 11 lignes et 11 colonnes.
Le plus gros problème était maintenant de trouver une police qui pouvait être coupée avec un laser. S'il ne rentre pas, l'intérieur de l'O tombe tout simplement.
J'ai ensuite ajouté les points pour les Ü. La police trouvée était si gracieuse (https://befonts.com/taurus-mono-monospace-stencil.html) encore une fois non.
Le deuxième problème était d'amener la taille globale à 50x50 cm et d'ajuster l'espacement des caractères aux 30 leds par mètre.
le besoin de LED est de 11 x 11 = 121 pièces. C'est-à-dire 5 mètres de LED WS2812B avec 30 LED / mètres IP30 PCB blanc suffisent. Est-ce bon marché chez Aliexpress ou similaire.
Après chaque LED, à pleine luminosité, a besoin d'environ 60mA, c'est alors environ 7A de consommation électrique à 5 volts. Déjà violent, non?
Après que ma conception ne soit pas encore terminée, je mesurerai toujours si une luminosité nettement inférieure n'est pas suffisante. Je voudrais m'en sortir avec une alimentation 5V / 3A.
Le cadre utilisé (50x50 cm) est disponible chez Ikea. Appelé RIBBA et coûte 12,99 €.
J'ai la découpe laser avec https://www.cutworks.com/shop/# faites-le. Deux feuilles avec expédition sont toujours correctes en termes de prix. En fait, je voulais faire deux WordClocks en look rouille.
Mon partenaire a tellement aimé le break actuel que ma première version sera probablement sans rouille.
Ensuite, il y a simplement plus de temps pour que la deuxième plaque rouille.
L'arrière du RIBBA sert de plate-forme de construction. Il y a une LED derrière chaque lettre.
Veuillez faire attention à la disposition des LED. Les pièces ont une direction de flux de signal. Voir la petite flèche sur la bande LED à droite. Le microcontrôleur se trouvera en bas à droite et les bandes LED fonctionneront vers le haut dans une forme sinueuse.
En tant qu'entretoise entre les LED et la plaque en acier, je voulais utiliser une plaque en plastique de 3 mm (50x50 cm) avec des découpes appropriées. Mais il est trop fin et ne bloque pas assez bien la lumière entre les LED. Cependant, il était parfait comme modèle adhésif pour positionner les LED.
Je vais maintenant essayer d'utiliser du caoutchouc mousse de 15x15 mm, 8 mètres devraient suffire.
Ce caoutchouc mousse couvrira ensuite (après le câblage des LED de GND, + 5V, DO à DI) le câblage et forcera les LED en petits carrés. J'espère que l'image de gauche est suffisamment claire.
Ensuite, il y a du papier sandwich pour la lumière diffuse. Si l'éclairage des lettres n'est pas suffisamment uniforme, vous pouvez toujours jouer avec les LED de distance à la plaque d'acier.
La base du logiciel est https://github.com/marcow1601/Wordclock
Cependant, cela doit encore être ajusté et certaines compétences Alexa pour le changement de couleur doivent également être ajoutées 😊
Mais ce sera la partie 2 ...
