Descripción

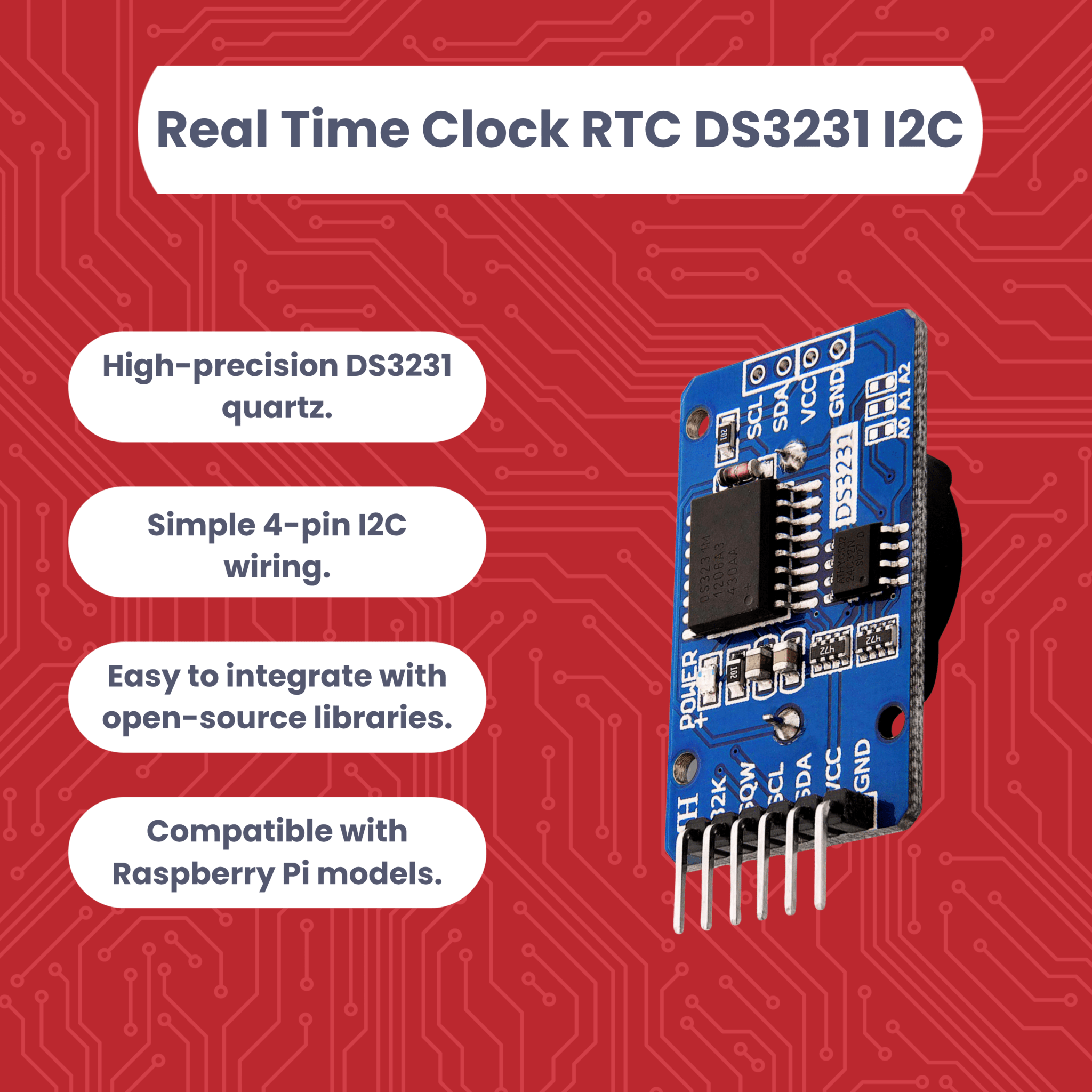

El AZDelivery módulo RTC con chipset DS3231 no sólo se caracteriza por su cristal de reloj de alta precisión, sino que también mide la temperatura cada minuto para ajustar el oscilador con fines de corrección. Gracias a la pila de botón suministrada y a la EEPROM integrada, la hora se conserva incluso en caso de corte de corriente.

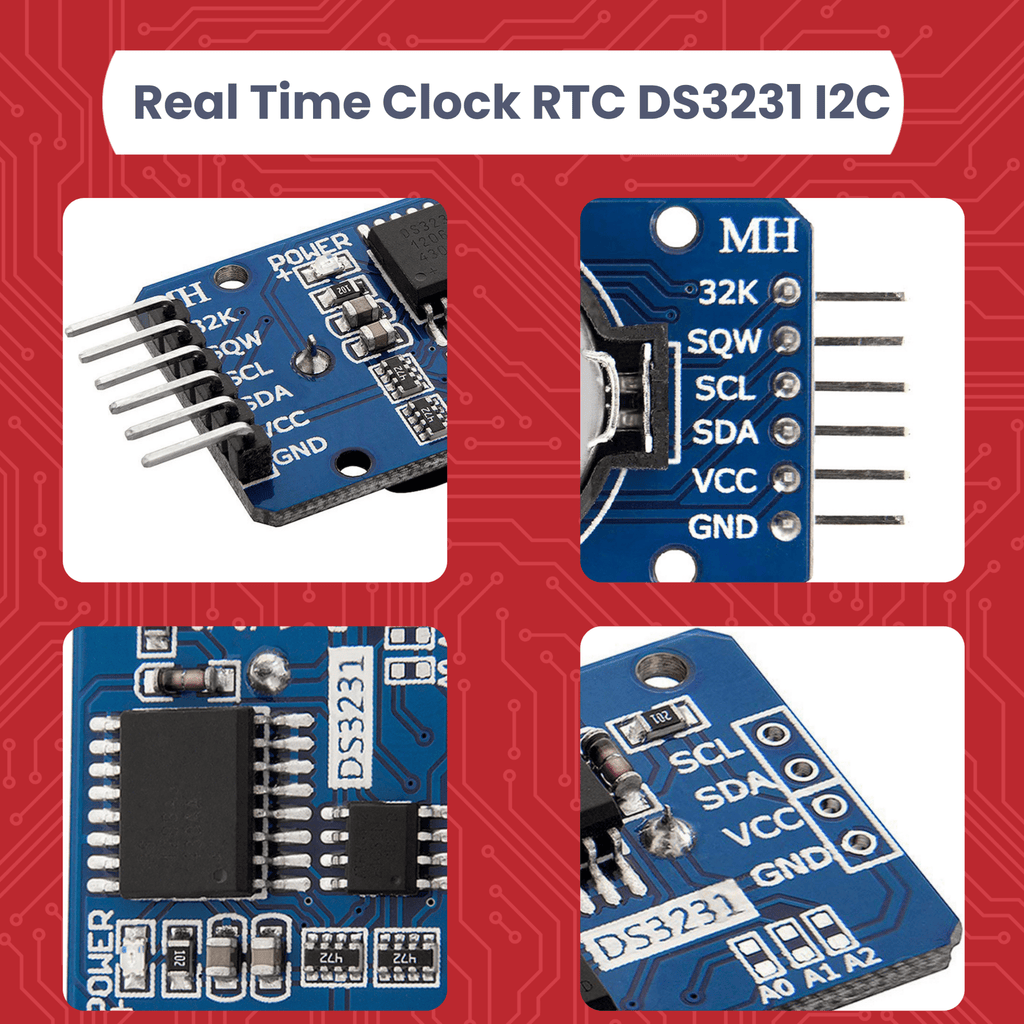

El cableado es muy sencillo gracias al bus I2C utilizado y, por supuesto, la dirección IIC puede modificarse. También está disponible una salida adicional para la señal de 32 kHz que puede activarse mediante un registro. El RTC es compatible hacia abajo y también se puede utilizar con la biblioteca para el DS1302.
Características especiales
- El reloj de tiempo real ofrece alarmas programables para la hora del día y un calendario que puede ajustarse a una salida de onda cuadrada. La dirección y los datos se transmiten en serie a través de un bus I2C bidireccional.
- El módulo mantiene la hora incluso cuando no recibe alimentación. Lleva incorporada una batería de 3 V que actualiza constantemente la hora.
- El oscilador integrado mejora la precisión a largo plazo del módulo.
Datos técnicos

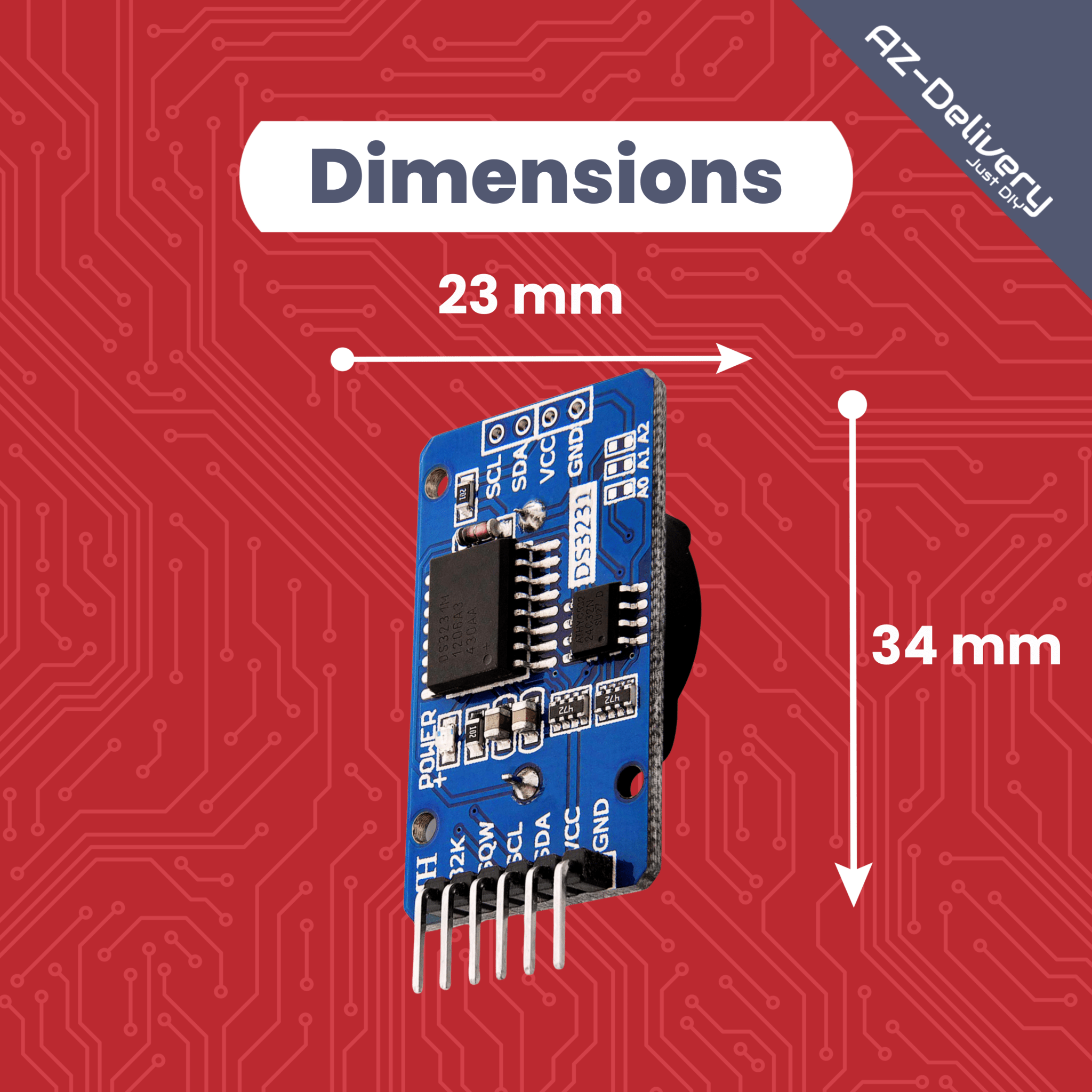

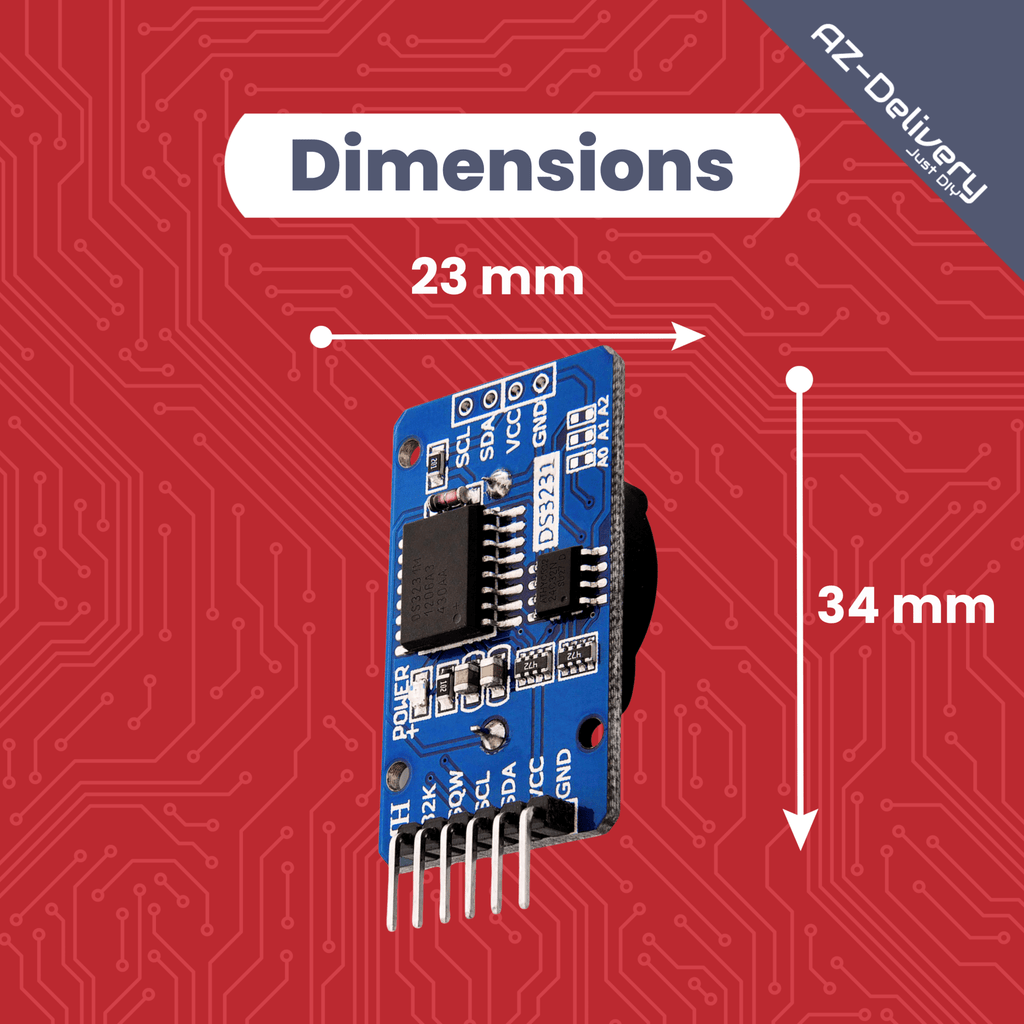

| Dimensiones del módulo | 34 mm x 23 mm x 18 mm |
| Peso | 8 g |
| Chip de memoria | AT24C32 |
| Chip de reloj | DS3231 RTC |
| Sensor digital de temperatura | Precisión ±3°C |
| Alarma horaria | 2 |
| Interfaz de comunicación | I2C |
| Tensión de alimentación | 3,3V |
| Señal programable | 32kHz [Salida] |
| Temperatura de funcionamiento | 0 a +70 ℃ |
Batería incorporada
Gracias a la batería incorporada, la hora se sigue guardando aunque falle la tensión de alimentación. Esto también permite implementar la fecha teniendo en cuenta los años bisiestos hasta el año 2100.

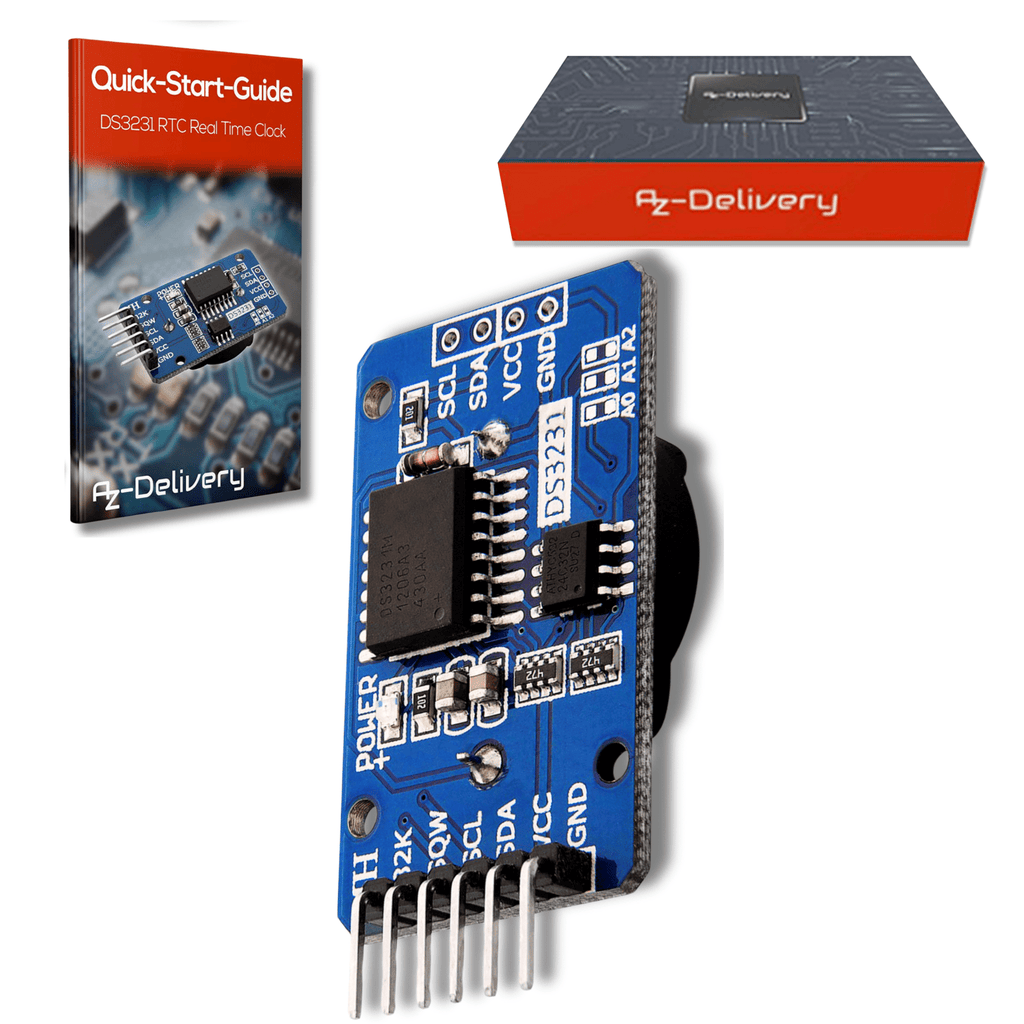

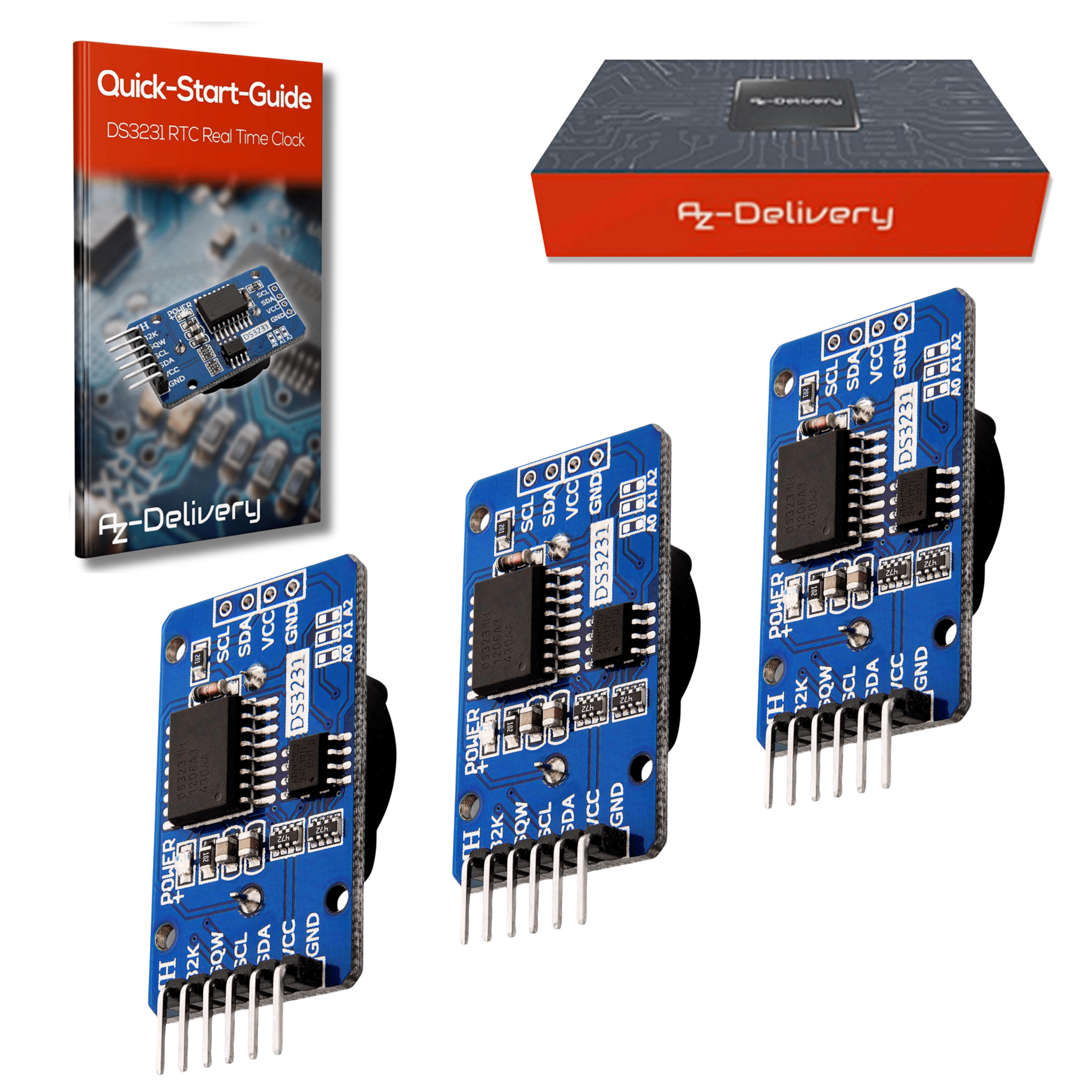

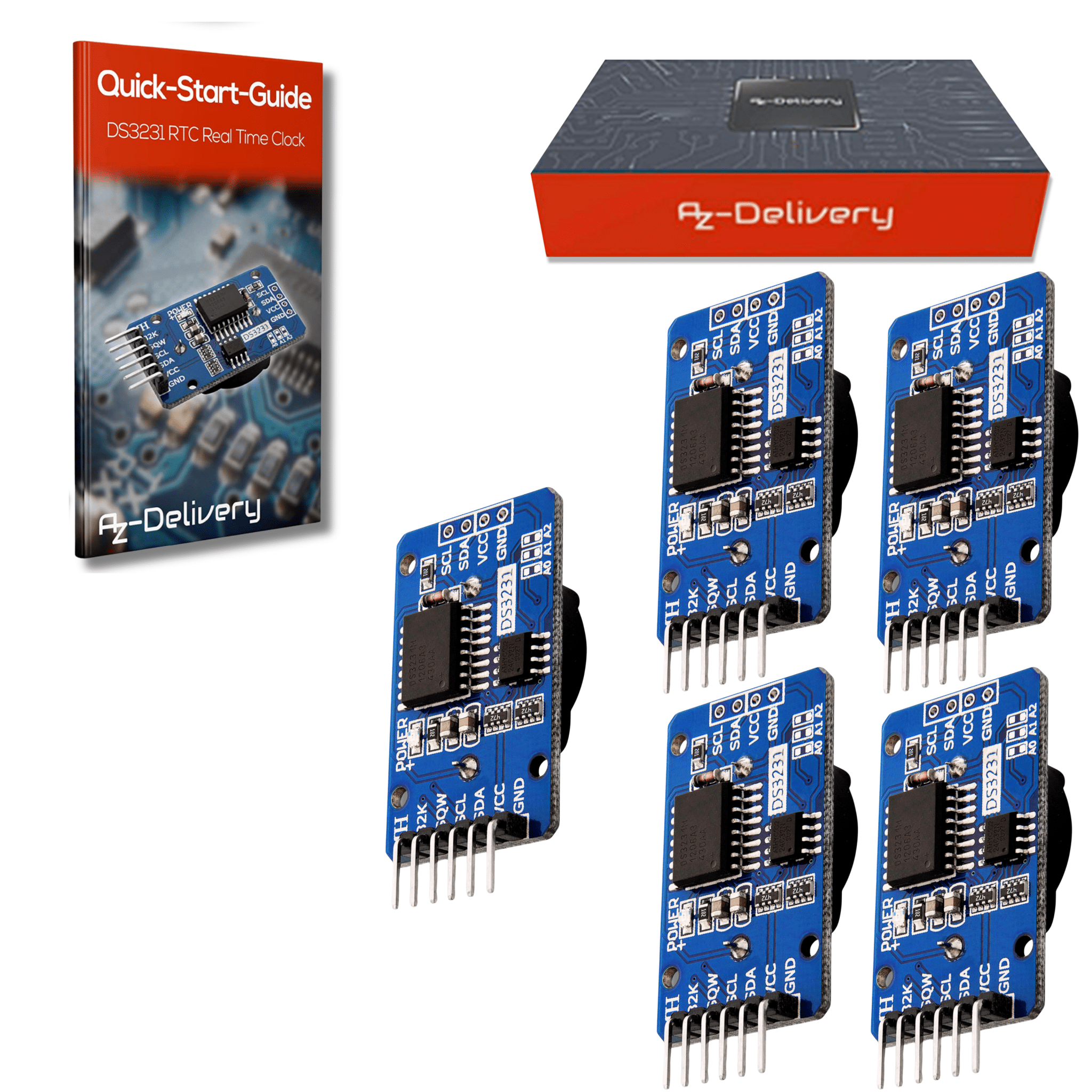

Guía de inicio rápido
Al adquirir uno de nuestros productos de alta calidad, recibirá también un libro electrónico para una rápida introducción al mundo de la microelectrónica.
