Beschreibung

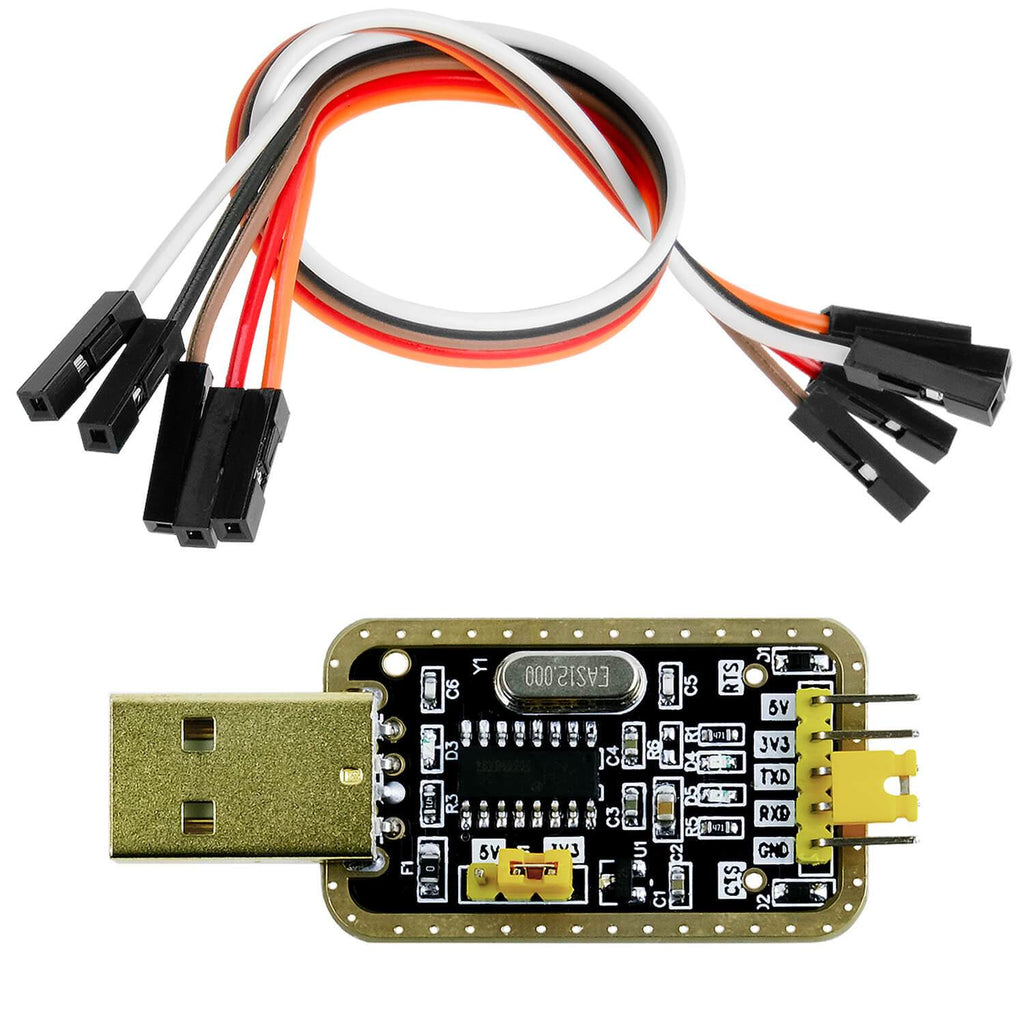

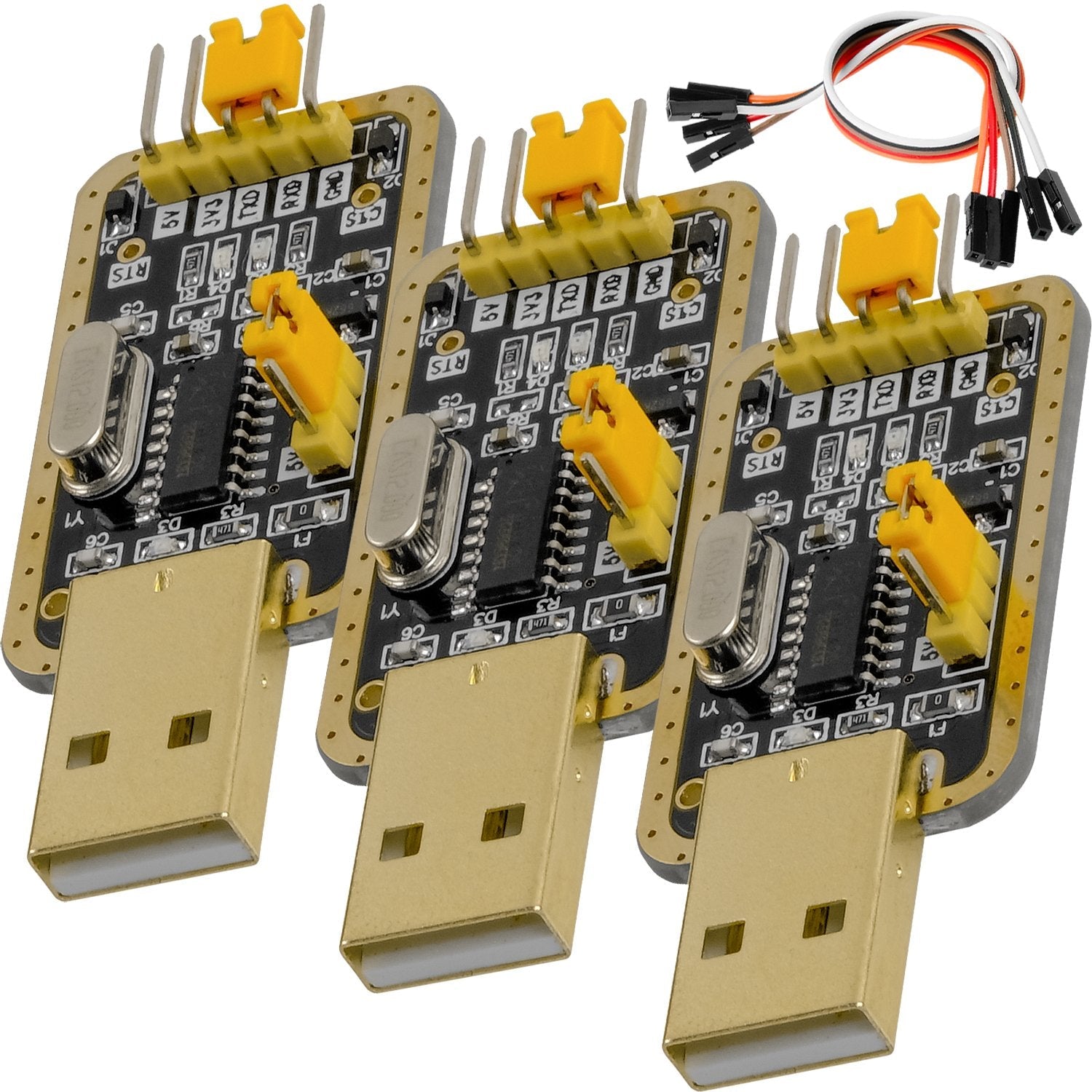

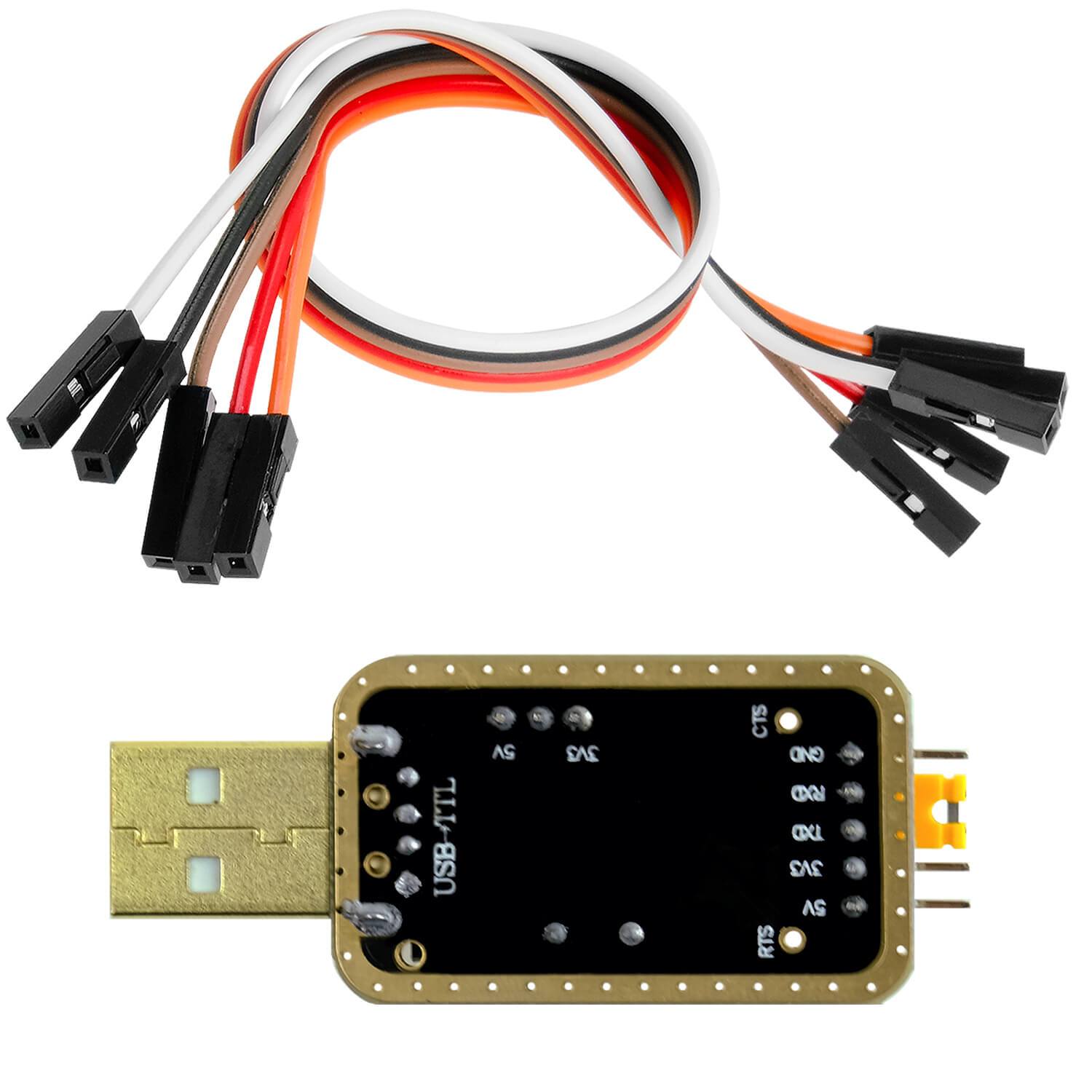

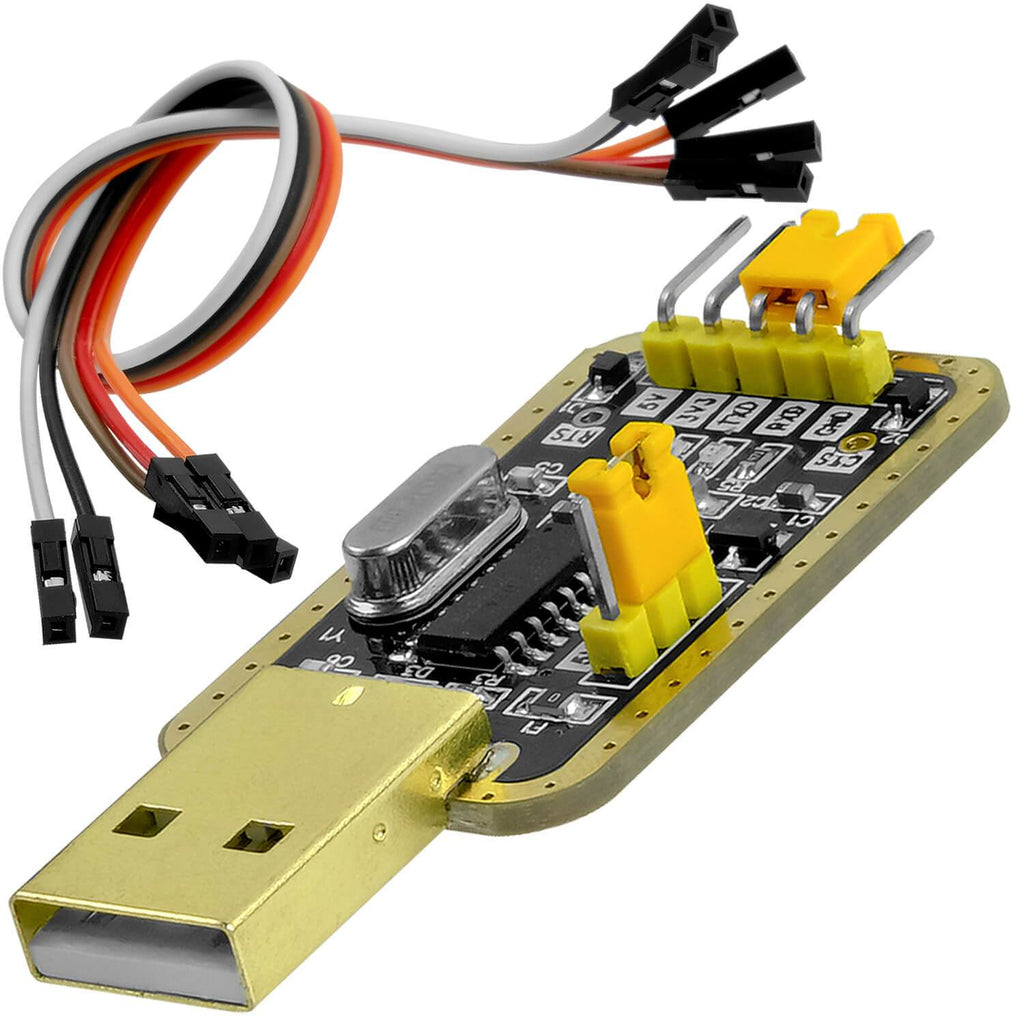

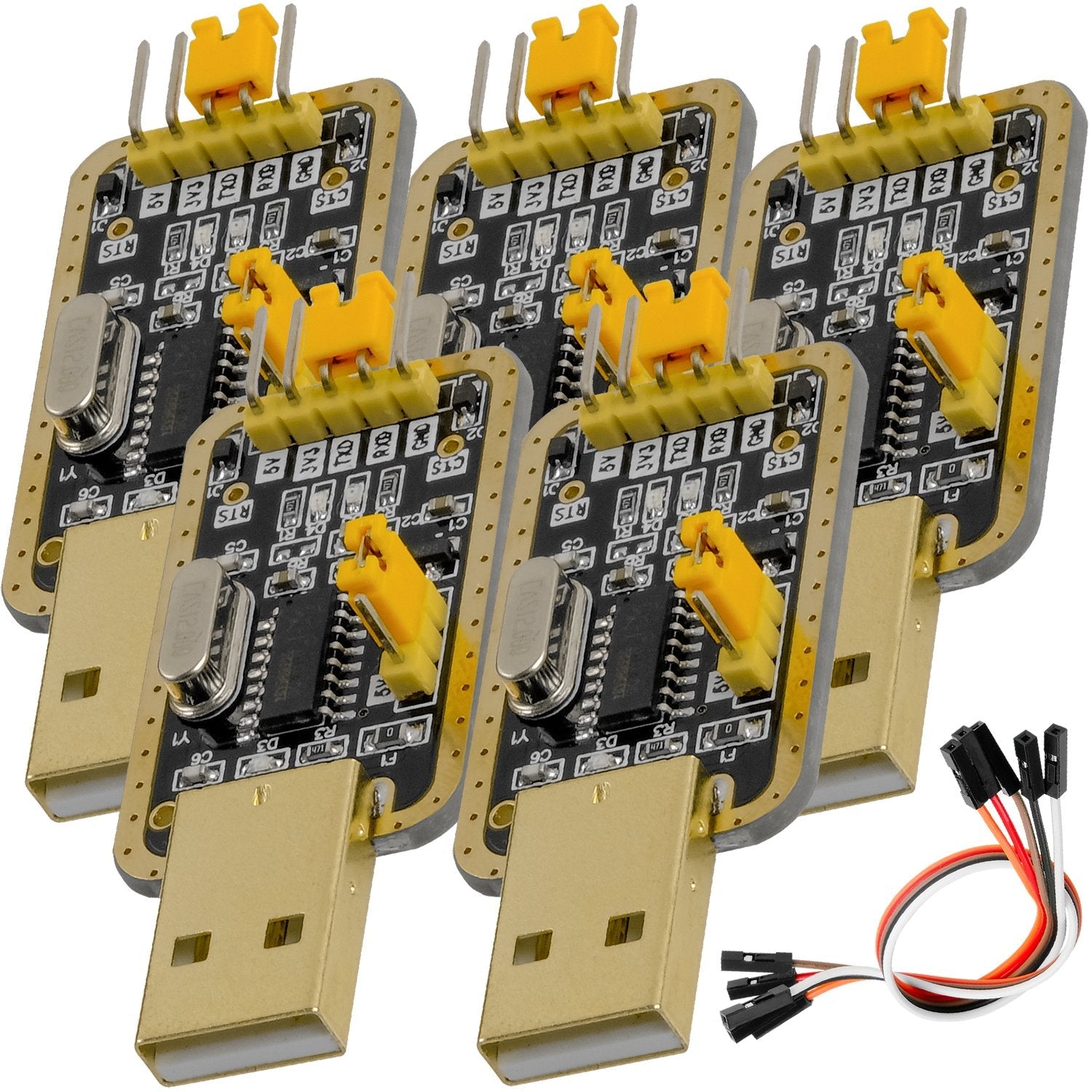

USB UART-TTL Adapter 3,3V und 5V mit CH340G und 20cm Jumperkabel
Der USB Adapter ist für das Verbinden von Mikrocontrollern mit dem PC gedacht, er unterstützt Serielle Kommunikation, TTL und UART.
Falls bei einem Mikrocontroller die Kommunikation über das verbaute USB-Interface nicht mehr funktioniert, hilft dieser Adapter. Er ermöglicht eine direkte Verbindung mit dem Chip und schafft die Option einer direkten Programmierung. Der Adapter unterstützt 3,3V und 5V Ausgangsspannung bzw. Logik-Level. Der Wechsel zwischen den zwei Spannungen erfolgt durch das Umstecken einer Brücke. Die entsprechenden Positionen für 3,3V und 5V sind auf dem Board markiert.
Drei LEDs signalisieren dem Nutzer in Echtzeit was gerade passiert. Die blaue LED leuchtet, wenn eine stabile Stromversorgung besteht, die rote LED blinkt, wenn Daten auf den Mikrocontroller übertragen werden, und die grüne LED signalisiert, dass der Adapter Daten vom Mikrocontroller empfängt.
Die verbaute Sicherung schützt den USB-Port gegen Schäden durch eine Überspannung. Die Sicherung setzt sich nach einigen Minuten zurück und der Adapter kann wiederverwendet werden. Bei Bedarf können zwei zusätzliche Pins für CTS und RTS eingelötet werden. Diese sind für den normalen Gebrauch aber nicht notwendig. Der Adapter wird mit Kabeln, zur Verbindung eines Mikrocontrollers, geliefert.
Spezifikationen:
✔️ Ausgangsspannung: 3,3V/5V
✔️ Logik-Level: 3,3V/5V
✔️ Chip: CH340G
✔️ Abmessungen: 57x24x10mm
✔️ Gewicht: ca. 7g
