Beschreibung
Mit diesem Gehäusekit können Sie die bekannten Feather Microcontroller-Boards von Adafruit, Sparkfun etc. auf einer Tragschiene in Schaltschränken montieren. Das Feather Board ist bei diesem Gehäusekit nicht enthalten.
Feather Boards gibt es von unterschiedlichen Herstellern und für verschiedenste Plattformen:
- RP2040
- ESP32
- ESP8266
- Cortex M0
- Cortex M4
- SAMD51
- STM32
- nRF52840
- uvm.
ArduiBox Feather ist ein kompatibles Hutschienenehäuse Set für alle Mikrocontroller- und Erweiterungsboards (Wings) der o.g Hersteller.

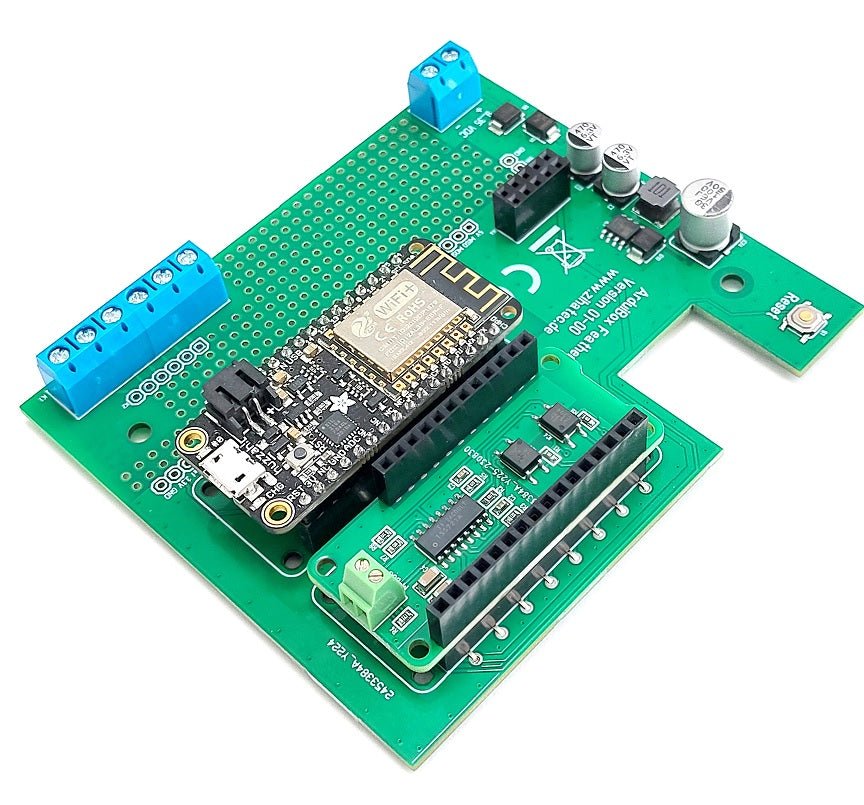

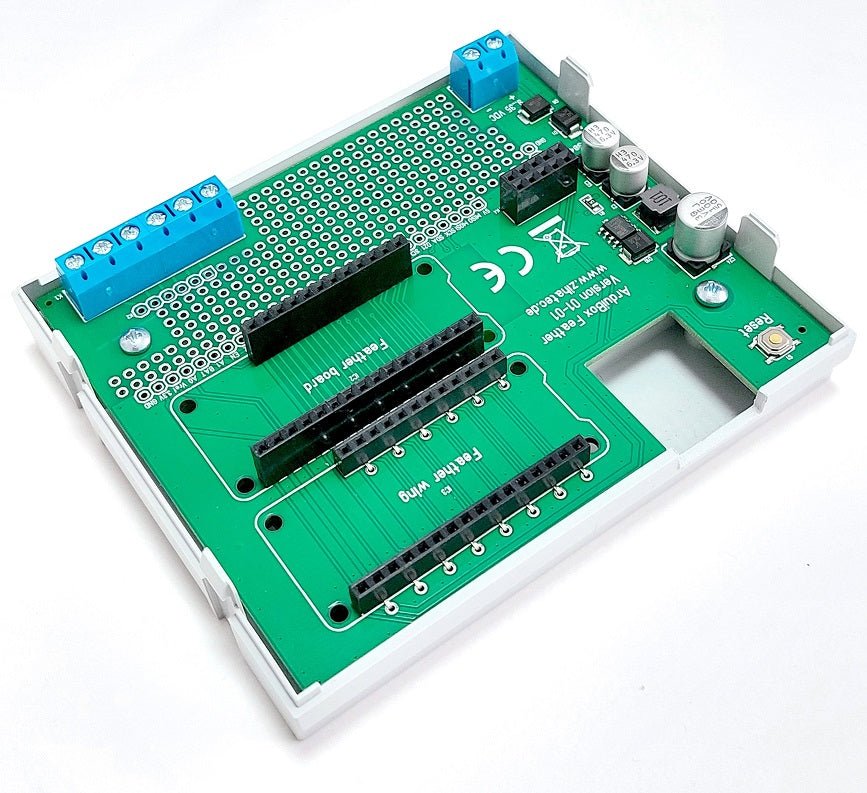

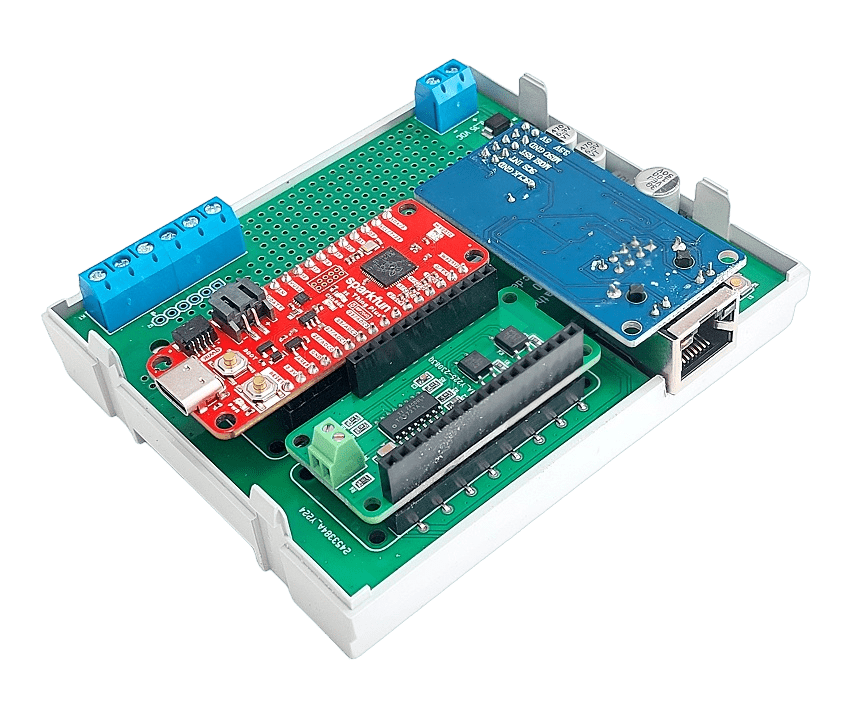

Das Herzstück ist eine Platine mit integrierter Stromversorgung und Experimentierboard, die neben einem Steckplatz für das Mikrocontrollerboard auch noch einen weiteren Steckplatz für ein Erweiterungsboard - sogenannte Featherwings - bietet. Natürlich können auch noch weitere Featherwings auf das Microcontrollerboard aufgesteckt werden, sofern das Microcontrollerboard mit entsprechenden Headern ausgestattet ist. Weiterhin kann ein Ethernetmodul mit dem bekannten W5500 Ethernetcontroller integriert werden.

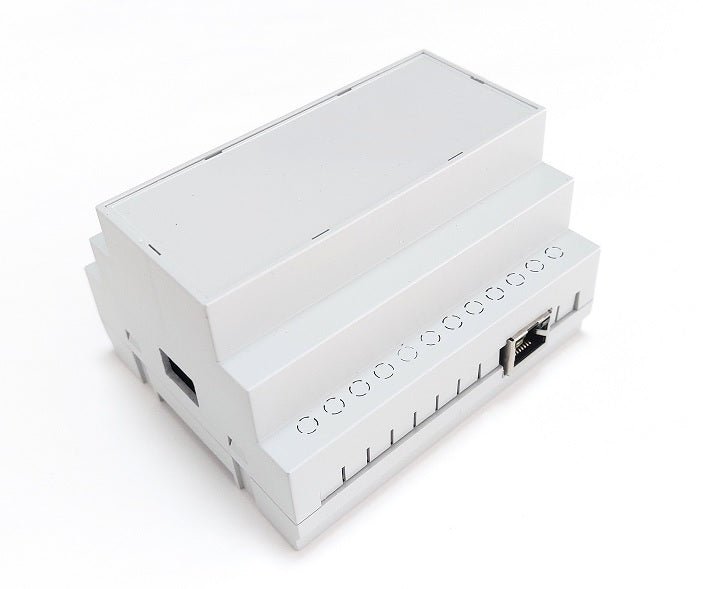

Alles passt in ein 6TE Hutschienegehäuse, das mit verschiedenen Frontplatten erhältlich ist.
Produkteigenschaften:
- Hutschienengehäuse mit 6 Teilungseinheiten
- transparente Frontplatte
- Leiterplatte mit Steckmöglichkeit für Adafruit Feather Boards oder Sparkfun Thingplus
- Steckplatz für einen optionalen FeatherWing
- zusätzlicher exklusiver Steckplatz für optionales Ethernetmodul
- vorbestückter 5V-Schaltregler (Eingangsspannung 9..30V über separate Versorgungsklemme)
- Breadboard / Lochrasterbereich für eigene Schaltungsteile
- alle GPIOs des Featherboards sind auf beschriftete Pins neben dem Breadboard herausgeführt
- 2 zusätzliche 3polige Klemmen neben dem Breadboard für eigene Schaltungen
- Unbenutzte Klemmen sind bei Auslieferung durch ausbrechbare Abdeckungen geschützt
- Resettaster on board
