AlcoTester

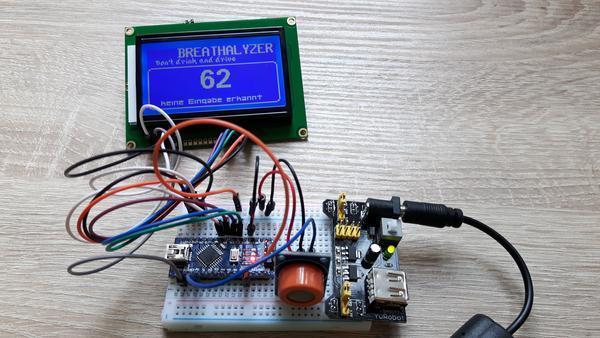

Für unsere Kunden erweitern wir ständig unser Sortiment und so haben wir wieder Sampels für unseren Onlineshop vom Hersteller erhalten. (Probelieferung) Dieses mal mit dabei, ein MQ-03 Sensor Modul. Die Sensoren MQ-02 und MQ-135 haben wir bereits in unser Lieferprogramm aufgenommen. Das besondere am MQ-03: dieses Modul ist zum erkennen von Alkohol in der Luft kalibriert. Wir haben das zum Anlass genommen Ihnen heute einen Atemtester auf Arduino-Basis vorzustellen, den wir in einem Forum ausgegraben haben. Bei den Gas-Sensoren ist zu beachten das diese sehr viel Strom benötigen, sowie eine gewisse Vorheiztzeit benötigen.

Wir benutzen dafür:
1x Nano V3
1x Mini Breadboard
1x MB102
1x LCD12864
Jumperkabel

Optional sind im Code vordefinierte LED zur Anzeige des Ergebnisses hinterlegt die wir jedoch in unserem Anwendungsbeispiel nicht benutzen.

Die Pins aller Module sind beschriftet. (Display auf der Rückseite)

Benötigte Bibliotheken: u8glib aus dem Bibliotheksverwalter

Code:

#include "U8glib.h"

U8GLIB_ST7920_128X64_1X u8g(5, 4, 3 , 6);

#define qtdLED 6

int LEDs[qtdLED];
int count;
int value_sensor = 0;
unsigned long time;
int maxTime = 300;
int status = 1;
String state;
int position1;
int i;
int j;
int maximumReading;

void draw() {
  u8g.setFont(u8g_font_8x13B);
  u8g.drawRFrame(0, 20, 128, 44, 4);
  u8g.drawStr( 30, 10, "AlcoTester");
  u8g.setFont(u8g_font_robot_de_niro);
  u8g.drawStr( 8, 20, "Don't drink and drive");
  u8g.setFont(u8g_font_8x13B);
  u8g.drawStr( 10, 37, "Wait");
  if (status == 1) {
    u8g.drawBox(80, 25, 20, 30);
    u8g.drawHLine(77, 24, 26);
    u8g.drawRFrame(78, 25 , 24, 32, 0);
    u8g.drawRFrame(77, 25 , 26, 32, 0);
    u8g.drawHLine(76, 57, 28);
    u8g.drawHLine(76, 58, 28);
    u8g.drawRFrame(102, 30 , 7, 20, 2);
    u8g.drawRFrame(102, 28 , 9, 24, 2);
    u8g.setColorIndex(0);
    if (time == 0) {
      time = 1;
    }
    u8g.drawBox(79, 25, 22, time);
    u8g.setColorIndex(1);
  }
  if (status == 0) {
    u8g.setFont(u8g_font_fub20);
    u8g.setColorIndex(0);
    u8g.drawBox(10, 25, 110, 33);
    u8g.setColorIndex(1);
    if (value_sensor <= 99) {
      position1 = 50;
    }
    else {
      position1 = 43;
    }
    u8g.setPrintPos(position1, 45);
    u8g.print(value_sensor);
    u8g.setFont(u8g_font_orgv01);
    int size = state.length();
    int position = (128 / 2) - ((size * 5) / 2);
    u8g.setPrintPos(position, 60);
    u8g.print(state);
  }
}

void setup(void) {

  Serial.begin(9600);
  pinMode(A0, INPUT);
  if ( u8g.getMode() == U8G_MODE_R3G3B2 ) {
    u8g.setColorIndex(255);
  }
  else if ( u8g.getMode() == U8G_MODE_GRAY2BIT ) {
    u8g.setColorIndex(3);
  }
  else if ( u8g.getMode() == U8G_MODE_BW ) {
    u8g.setColorIndex(1);
  }
  else if ( u8g.getMode() == U8G_MODE_HICOLOR ) {
    u8g.setHiColorByRGB(255, 255, 255);
  }
  i = 0;
  j = 7;
  while (i < qtdLED) {
    LEDs[i] = j;
    i++;
    j++;
  }
  for (i = 0; i < qtdLED; i++)
  {
    pinMode(LEDs[i], OUTPUT);
  }
  digitalWrite(2, OUTPUT);
}

void loop(void) {

  value_sensor = analogRead(A0);
  time = millis() / 1000;
  u8g.firstPage();
  if (time <= maxTime) {
    time = map(time, 0, maxTime, 0, 30);
    status = 1;
  }
  else {
    status = 0;
  }
  if (value_sensor >= 0 and value_sensor <= 100) {
    state = "keine Eingabe erkannt";
  }
  else if (value_sensor >= 101 and value_sensor <= 200) {
    state = "war wohl nur Apfelsaft";
  }
  else if (value_sensor >= 201 and value_sensor <= 300) {
    state = "Sicher das es nur ein Bier war?";
  }
  else if (value_sensor >= 301 and value_sensor <= 400) {
    state = "Da war wohl Schnaps dabei!";
  }
  else if (value_sensor >= 401 and value_sensor <= 550) {
    state = "Sogar in Bayern zuviel!";
  }
  else if (value_sensor >= 551) {
    state = "Ähm... Krankenwagen?";
  }
  do {
    draw();
  }
  while (u8g.nextPage() );
  delay(50);


  int sensor = analogRead(A0);
  if (sensor >= 40) {
    digitalWrite(2, HIGH);
    maximumReading = 0;
    for (count = 0; count <= 500; count++) {
      int sensor = analogRead(A0);
      delay(1);
      if (sensor > maximumReading) {
        maximumReading = sensor;
      }
    }
    digitalWrite(2, LOW);
    int level = map(maximumReading, 0, 551, 0, qtdLED);
    for (i = 0; i < qtdLED; i++) {
      if (i < level) {
        digitalWrite(LEDs[i], HIGH);
        delay(100);
      } else {
        digitalWrite(LEDs[i], LOW);
      }
    }
    delay(500);
    for (i = 0; i < qtdLED; i++) {
      digitalWrite(LEDs[i], LOW);
    }
  }
}
