Hallo und willkommen zum Valentinstag-Projekt 2020!
Wir wollten dieses Jahr etwas ganz besonderes machen. Da jeder Mann ab und an den Rat einer Frau benötigt, dachten wir "Warum bauen wir uns nicht eine Partnerin, die uns auch öfter mal so antworet, wie wir uns das vorstellen?". 😃
Und so entstand die AZ-Freundin! So sind Antworten wie "Schatz, ein Bierchen geht noch! Brost!" keine Seltenheit mehr! 😉
Selbstverständlich kann man dieses Projekt auch anderwertig verwenden. Am Schluss finden Sie ein paar Ideen, wie man dieses Projekt noch verwenden kann (z.B. um seiner/m Freund/in oder Ehefrau/mann ein Lächeln ins Gesicht zu zaubern). 😊

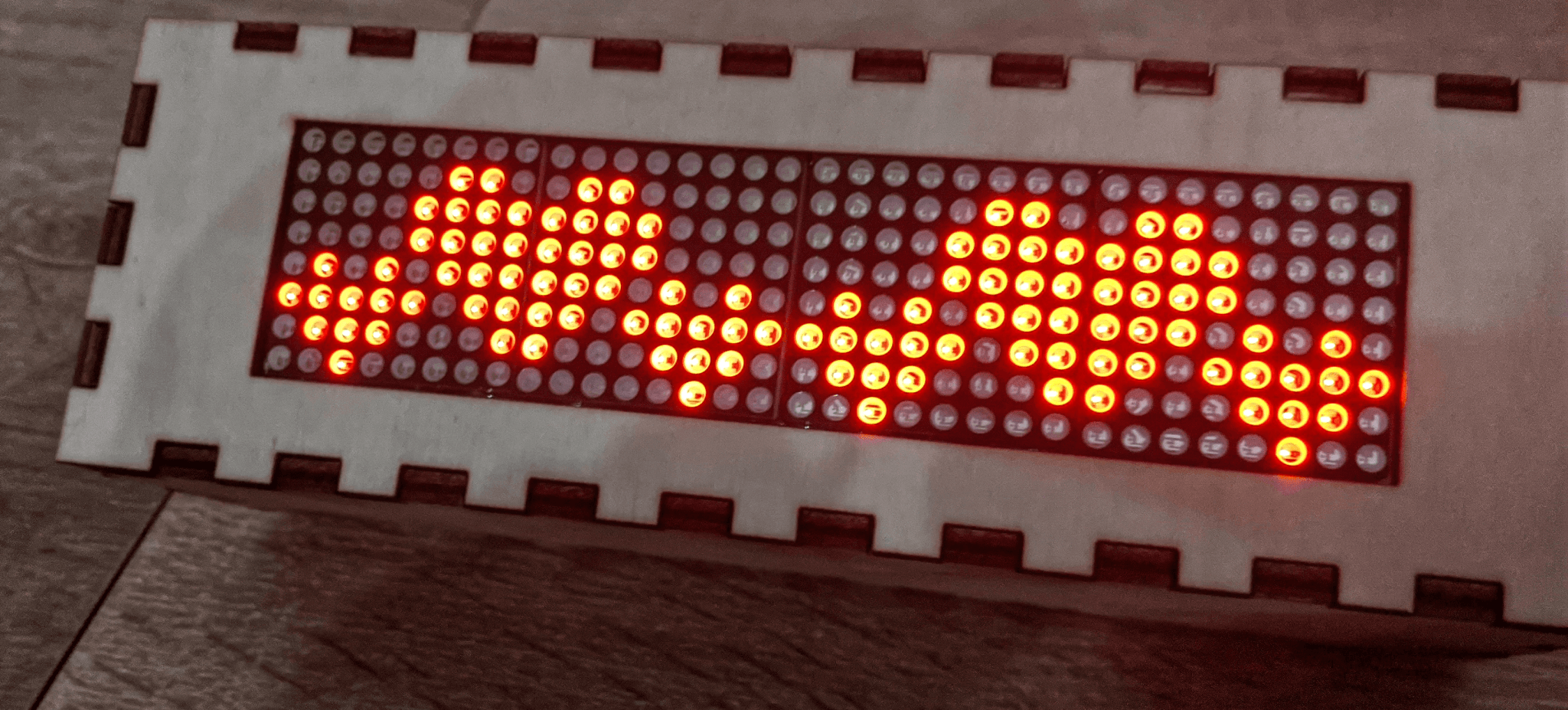

Hier ein kleiner Vorgeschmack auf das fertige Projekt:
Benötigte Hardware
Für dieses Projekt benötigen wir folgende Teile:
- 1x AZ-Delivery Amica V2 Mikrocontroller
- 1x MAX7219 8x32 4 in 1 Dot Matrix LED Anzeigemodul
- 1x Breadboard mit Jumper Kabel
- 1x KY-004 Button Modul oder einen ähnlichen Taster
Valentinstag-Angebot von -20% ist nicht mehr verfügbar!
Erhalten Sie HIER alle Produkte im Bundle und für -20%.
Der Aufbau
Wir verschalten die einzelnen Bauteile wie unten angegeben:
| Amica V2 | Matrix Display | Button |
| GND | GND | |
| GND | - | |
| D2 | S | |
| 3v3 | VCC | |
| D6 | DIN | |
| D8 | CS | |
| D5 | CLK |
Herzstück des Projekts ist der Amica V2 Mikrocontroller. Er bietet mehr Pins als wir benötigen, und bietet eine zuverlässige und solide Basis, und viele Möglichkeiten das Projekt zu erweitern.
Zur Darstellung verwenden wir das MAX7219 Matrix Display mit 8x32 LEDs. Dieses Display eignet sich zur Darstellung einfacher Symbole, und wird außerdem gerne zur Darstellung von Laufschriften verwendet.
Als Taster verwenden wir im finalen Aufbau einen Arcade-Taster mit einem Durchmesser von 3cm. Es kann jedoch fast jeder beliebiger Taster verwendet werden. Für einen Testaufbau empfehle ich unser KY-004 Button Modul.
Die Software
Nachdem alles korrekt verbunden wurde, können wir den Code in die Arduino IDE kopieren, und nach unseren Bedürfnissen anpassen.
Unser Beispiel besteht aus 13 verschiedenen Sätzen die auf Knopfdruck zufällig ausgewählt und angezeigt werden.
Der Wert ARRAYSIZE legt fest, aus wievielen Einträgen unsere Liste mit dem Namen "results" besteht.
Damit der Text nach der Anzeige komplett von der Anzeige verschwindet, empfiehlt es sich, nach dem Satz 10 Leerzeichen anzuhängen.
Hier der komplette Quellcode:
// beMyValentine Codebeispiel für den AZ-Delivery Blogbeitrag Valentinstag 2020 // V1.0 von AZcp 14.02.2020 - GNU Lesser General Public License v2.1 // Verwendet die Bibliothek MD_MAX72XX von Marco Colli / MajicDesigns : https://github.com/MajicDesigns/MD_MAX72XX // Teile dieses Codes basieren auf den Beispielen der MD_MAX72XX Bibliothek #include <MD_MAX72xx.h> #define HARDWARE_TYPE MD_MAX72XX::FC16_HW // falls die Darstellung fehlerhaft ist, ersrtze FC16_HW durch PAROLA_HW oder GENERIC_HW #define MAX_DEVICES 4 // anzal der 8x8 Module, in unserem Fall 4 #define CLK_PIN D5 #define DATA_PIN D6 #define CS_PIN D8 #define BUTTON_PIN D2 // Hier wird der Button angeschlossen MD_MAX72XX mx = MD_MAX72XX(HARDWARE_TYPE, DATA_PIN, CLK_PIN, CS_PIN, MAX_DEVICES); bool last = false; // Diese Variable merk sich ob der Taster gedrückt wurde #define ARRAYSIZE 13 // Anzahl der Sätze char* results[ARRAYSIZE] = { "Ja! ", "nein. ", "Das wuerde mich freuen. ", "Von mir aus. . . ", "Hoechstwahrscheinlich. ", "Ja, klingt gut! ", "Mach was DU willst. . . ", "Ist deine Entscheidung. . . ", "Gerne, Schatz! ", "Ja, gefaellt mir ganz gut. . . ", "Das ist eine gute Idee! ", "Vielleicht?! ", "*Seufz* " }; //Wurde der Taster gedrückt? bool button() { bool current = digitalRead(BUTTON_PIN); if (current != last) { last = current; if (last) { return true; } } return false; } // Text wird gesrollt void scrollText(const char *p) { uint8_t charWidth; uint8_t cBuf[8]; // this should be ok for all built-in fonts mx.clear(); while (*p != '\0') { charWidth = mx.getChar(*p++, sizeof(cBuf) / sizeof(cBuf[0]), cBuf); for (uint8_t i = 0; i <= charWidth; i++) // allow space between characters { mx.transform(MD_MAX72XX::TSL); if (i < charWidth) mx.setColumn(0, cBuf[i]); delay(50); } } } // Herz wird dargestellt void hearts() { mx.clear(); mx.setRow(0, 0, 0b00000000); mx.setRow(0, 1, 0b01100000); mx.setRow(0, 2, 0b11110000); mx.setRow(0, 3, 0b11110000); mx.setRow(0, 4, 0b11101010); mx.setRow(0, 5, 0b11011111); mx.setRow(0, 6, 0b10001110); mx.setRow(0, 7, 0b00000100); mx.setRow(1, 0, 0b00000000); mx.setRow(1, 1, 0b00000110); mx.setRow(1, 2, 0b00001111); mx.setRow(1, 3, 0b00001111); mx.setRow(1, 4, 0b01010111); mx.setRow(1, 5, 0b11111011); mx.setRow(1, 6, 0b01110001); mx.setRow(1, 7, 0b00100000); mx.setRow(2, 0, 0b00000000); mx.setRow(2, 1, 0b01100000); mx.setRow(2, 2, 0b11110000); mx.setRow(2, 3, 0b11110000); mx.setRow(2, 4, 0b11101010); mx.setRow(2, 5, 0b11011111); mx.setRow(2, 6, 0b10001110); mx.setRow(2, 7, 0b00000100); mx.setRow(3, 0, 0b00000000); mx.setRow(3, 1, 0b00000110); mx.setRow(3, 2, 0b00001111); mx.setRow(3, 3, 0b00001111); mx.setRow(3, 4, 0b01010111); mx.setRow(3, 5, 0b11111011); mx.setRow(3, 6, 0b01110001); mx.setRow(3, 7, 0b00100000); } // Die Helligkeit wird regegelt - Puls effekt void intensity() { mx.clear(); // Grow and get brighter for (int8_t i = 1; i <= MAX_INTENSITY; i++) { mx.control(MD_MAX72XX::INTENSITY, i); hearts(); delay(10); } for (int8_t i = MAX_INTENSITY; i >= 1; i--) { mx.control(MD_MAX72XX::INTENSITY, i); hearts(); delay(10); } mx.control(MD_MAX72XX::INTENSITY, 1); } void setup() { pinMode(BUTTON_PIN, INPUT_PULLUP); mx.begin(); } void loop() { if (button()) // wenn Taster gedrückt wurde { delay(200); intensity(); delay(100); intensity(); delay(500); mx.control(MD_MAX72XX::INTENSITY, MAX_INTENSITY); scrollText(results[random(ARRAYSIZE)]); delay(500); } }
Nachdem der Quellcode auf unseren Amica V2 hochgeladen wurde, sollten die Herzen erscheinen, sowie einer der festgelegten Sätze angezeigt werden.
Damit ist das Gerät einsatzbereit. Wir können nun eine Frage stellen, und bekommen auf Knopfdruck eine Antwort.
Ein passendes Gehäuse
Für alle die Zugriff auf einen Lasercutter haben, stellen wir demnächst die Datei für ein passendes Gehäuse zum Download bereit.
Mit ein wenig Geschick und Kreativität findet sich jedoch bestimmt irgendwo ein passender Behälter für die wenigen Komponenten, z.B. eine Herzförmige Pralinendose in dem wir ein Fenster für das Display, und eine Öffnung für den Taster verbauen.
Stromversorgung
Das Modul kann mit einem einfachen USB-Netzteil wie ein Smartphone-Ladegerät betrieben werden. Wer jedoch auf Kabel verzichten möchte, kann eine kleine USB-Powerbank verwenden. Wer schon etwas mehr Bastelerfahrung hat, kann auch einen Akku und einen Laderegler verwenden - dies würde jedoch den Rahmen dieses Blogs sprengen.
Alternative Verwendungsmöglichkeit
Da die Sätze beliebig angepasst werden können, sind viele weitere Einsatzmöglichkeiten denkbar.
So wäre es möglich den Tag der Verlobung, der Hochzeit, den Ort des Kennenlernens, oder Sätze wie "Ich denke an dich" oder "Unser Urlaub 2019 auf Malta war so unvergesslich romantisch" zu verwenden. Das ganze dann in einem herzförmigen Gehäuse Verpackt, mit Akku und Lademodul - schon hat man ein selbstgemachtes, romantisches und einzigartiges Geschenk.
Ich hoffe der heutige Blog-Beitrag hat Ihnen gefallen. Ich verabschiede mich bis zum nächsten Beitrag!
Ihr Moritz Spranger
