Ein wichtiger Hinweis zu Beginn!
Die ArduiTouch Smarthome Zentrale funktioniert nur mit dem ESP32 stabil. Es zeigte sich, dass auf Grund des deutlich geringeren RAM des ESP8266 kein stabiler Betrieb möglich ist. Ich habe daher die Version für den ESP8266 wieder aus dem Repository entfernt. Die aktuelle Version der ATSmartHome Bibliothek kann nicht mehr mit dem Sketch für ESP8266 kompiliert werden!
Die Neuerungen:
Diesmal werden wir die Zentrale dahingehend erweitern, dass diese sich mit dem lokalen WLAN verbinden kann. Da auch ESP-Now genutzt werden soll gilt eine wichtige Einschränkung. Der verwendete WLAN-Router muss Kanal 1 benutzen, sonst kann de3r ESP32 keine Verbindung aufbauen!
Dazu habe ich ein neues Setup Formular hinzugefügt. Das neue Formular wird geöffnet wenn man auf den oberen jetzt grünen Balken klickt.
Mit der Checkbox kann man auswählen ob man eine Verbindung ins WLAN haben will oder nicht. Allerdings gibt es ohne WLAN Verbindung keine Uhrzeit Anzeige.
Klickt man auf das Eingabefeld für Netzwerk erhält man eine Liste aller erreichbaren WLAN Netzwerke. Achtung da ein Netzwerk-Scan durchgeführt wird kann das ein wenig dauern. Aus der Liste kann dann das gewünschte Netzwerk einfach ausgewählt werden.
Im nächsten Eingabefeld muss man das WPA2 Passwort für dieses Netzwerk eingeben.
Dann folgt die Angabe des NTP Servers. Das kann die URL irgend eines erreichbaren NTP Servers sein.
Die letzte Eingabe definiert das Intervall zwischen zwei Aktualisierungen der Datenanzeige im Web-Server.
Nachdem die Daten gespeichert wurden sollte wieder die erste Ergebnisseite angezeigt werden. Im oberen Balken sollte jetzt auch Datum und Uhrzeit angezeigt werden.

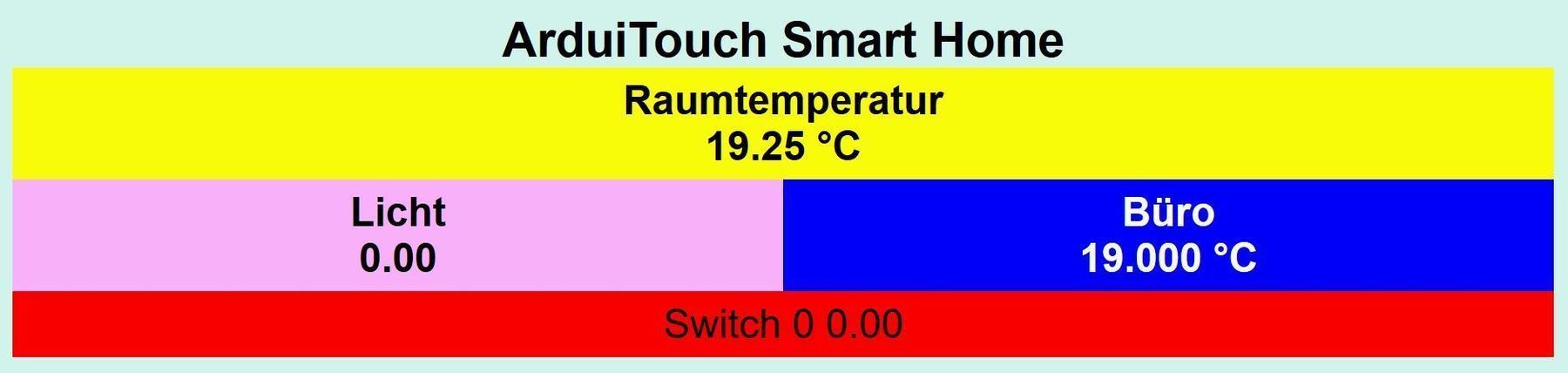

Wenn unsere SmartHome Zentrale mit dem WLAN verbunden ist sollte auch ein Web-Server laufen, der über die URL http://smart.home aus dem lokalen WLAN erreicht werden kann. Der Web-Server liefert in der aktuellen Version die selbe Anzeige wie der ArduiTouch. Die Breite der Anzeige wird automatisch für Smartphones oder Tablets angepasst.
In späteren Versionen wird die Ergebnisanzeige interaktiv, das heißt Schalter können betätigt werden und die Konfiguration geändert werden.
Die aktuelle Library und die neue Version des Beispielsketch können von Git-Hub geladen werden. ATSmartHome
Hier noch eine Liste mit Links zu allen vorhergehenden Teilen:
Viel Spass :)
